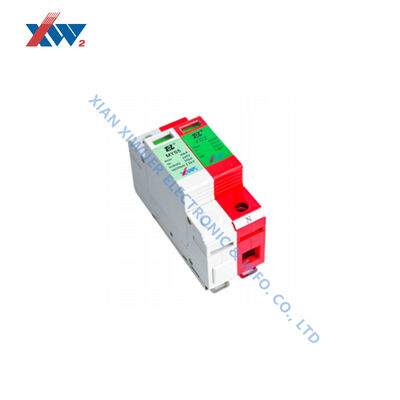

Dispositivo de proteção modular 1 contra surtos do sistema TT TN prendedor de relâmpagos de linha elétrica monofásica de 1 circuito

Projetado para sistemas TT e TN, este dispositivo de proteção contra surtos 1P+NPE utiliza um circuito 1+1 para proteger as linhas L-N e N-PE a 230V. Ele lida com corrente de descarga nominal de 20kA e máxima de 40kA, com proteção de até 1,5kV e resposta de 25ns. A unidade de trilho DIN de 35mm se encaixa em gabinetes TN-S.

Visão Geral do Produto

O Dispositivo de Proteção contra Surtos (DPS) da série MYS5-385/20-1P+NPE é um dispositivo de proteção contra raios e sobretensão de alto desempenho projetado especificamente para sistemas de distribuição de energia de baixa tensão. Este produto está em estrita conformidade com as normas EN 61643-11 e IEC 61643-11, classificando-se como um dispositivo de proteção contra surtos Classe 2 / Classe II (Tipo 2). Ele apresenta uma configuração de fiação 1P+NPE com uma tensão CA nominal de 230V (50/60Hz). Ele protege eficazmente as linhas L-N e N-PE, tornando-o adequado para sistemas TN-S monofásicos e outros sistemas de aterramento, fornecendo uma barreira confiável de proteção contra raios para equipamentos downstream.

Excelente Desempenho de Proteção Elétrica

Em termos de parâmetros elétricos centrais, esta série demonstra capacidades excepcionais de descarga e limitação de tensão. A corrente de descarga nominal (In, 8/20µs) para as linhas L-N e N-PE é de até 20kA, e a corrente de descarga máxima (Imax) atinge 40kA, permitindo que ele resista facilmente a fortes surtos de raios ou impactos de surtos da rede elétrica. Em relação ao nível de proteção de tensão, o polo L-N é controlado em ≤1,9kV, enquanto o polo N-PE é tão baixo quanto ≤1,5kV, garantindo que a tensão residual seja suprimida dentro de uma faixa segura. Além disso, o produto apresenta tempos de resposta extremamente rápidos: ≤25ns para L-N e ≤100ns para N-PE. Ele conduz e descarrega rapidamente no momento em que ocorre sobretensão transitória, protegendo equipamentos sensíveis.

Design Físico Robusto e Adaptabilidade Ambiental

O design desta série de DPS considera totalmente os requisitos de instalação de caixas de distribuição industrial e civil. O produto utiliza montagem padrão em trilho DIN de 35mm (de acordo com EN 60715). A carcaça é feita de material termoplástico que atende à classificação de retardador de chama UL 94 V-0, com um grau de proteção de IP20, tornando-o adequado para instalação interna. Ele possui uma ampla faixa de temperatura operacional e pode operar de forma estável em ambientes extremos de -40°C a +70°C. Para fiação, ele suporta seções transversais de condutores de 1,5mm² a 35mm² (fio trançado) / 25mm² (fio flexível). Os terminais usam parafusos M5 com um torque recomendado de 3,0Nm±10%, e ele apresenta uma janela clara de indicação de status operacional e falha em duas cores verde/vermelho para inspeção e manutenção de rotina convenientes.

Monitoramento Inteligente e Vantagens Diferenciadas (Versão NS)

Esta série oferece dois modelos opcionais: a versão padrão (MYS5-385/20-1P+NPE) e a versão inteligente de sinalização remota (MYS5-385/20-1P+NPE (NS)). Ambos são completamente idênticos nos parâmetros centrais de proteção contra raios, mas a versão (NS) é adicionalmente equipada com um terminal de sinalização remota com um contato de comutação flutuante.Esta interface de sinalização remota suporta uma capacidade de comutação CA de 125VAC/1A e uma capacidade de comutação CC de 30VDC/0,5A (seção transversal do fio de conexão: 0,2mm², parafuso M2, torque 0,25Nm). Através desta função de sinalização remota, o pessoal de operação e manutenção pode transmitir remotamente o status de falha do DPS (como degradação ou falha) para um sistema de monitoramento ou dispositivo de alarme, alcançando gerenciamento inteligente e remoto de equipamentos de proteção contra raios. Isso é particularmente adequado para cenários com requisitos extremamente altos para confiabilidade do sistema, como estações base não tripuladas e gabinetes de controle de automação industrial.
