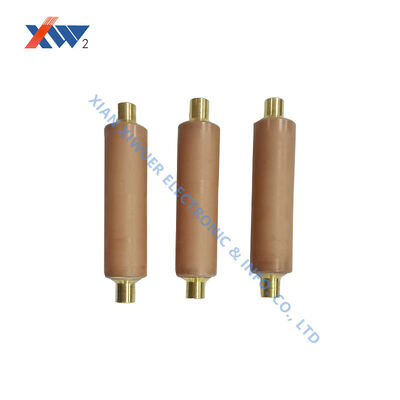

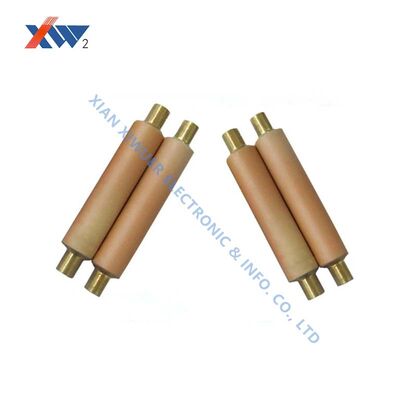

Módulo capacitor cerâmico VDIS plug-and-play com classificação de tensão de 2.000 V e 10 anos de vida útil para painel de distribuição MT

  • Plug-and-Play VDIS Ceramic Capacitor Module with 2000V Voltage Rating and 10 Years Life for MV Switchgear
  • Plug-and-Play VDIS Ceramic Capacitor Module with 2000V Voltage Rating and 10 Years Life for MV Switchgear
  • Plug-and-Play VDIS Ceramic Capacitor Module with 2000V Voltage Rating and 10 Years Life for MV Switchgear
  • Plug-and-Play VDIS Ceramic Capacitor Module with 2000V Voltage Rating and 10 Years Life for MV Switchgear
  • Plug-and-Play VDIS Ceramic Capacitor Module with 2000V Voltage Rating and 10 Years Life for MV Switchgear
Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001,CCC
Número do modelo CT8-2-36kV-15pF
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Caixa
Tempo de entrega 25~30 dias úteis
Termos de pagamento L/C,T/T
Habilidade da fonte 3.000.000 unidades por ano
Detalhes do produto
Tipo de montagem Através do buraco Classificação de tensão 2000v
Faixa de temperatura de trabalho 50℃~+125℃ Capacitância 10pF a 1µF
Dimensão T: 22,0 mm Suporte da tensão 70kV, 50Hz ·1min
Tensão 100V a 10kV Losse dielétrico 1V, (20-25) ℃ 1KHz < 0,0040
Vida 10 anos Aplicativos Fontes de alimentação de alta tensão, circuitos de pulso, equipamentos médicos
Nome do produto Capacitor cerâmico de alta tensão Fio condutor Φ0.48mm
Aplicativo esmalte, pintura, silicato da zircônia Capacidade em 1V, 1kHz, ℃ 150PF±10% (de 20-25)
Rescisão Estanho/chumbo ou sem chumbo
Deixe um recado
Descrição de produto
Módulos de condensadores cerâmicos integrados VDIS.
O nossomódulos de condensadores cerâmicos integrados VDISsão unidades pré-montadas, prontas para ser instaladas, que combinam barras de condensadores de cerâmica, terminais de ligação e caixa de isolamento num único pacote.Estes módulos plug-and-play simplificam a montagem de sistemas de indicação de presença de tensão (VPIS/VDIS) dentro de 12 kV a 40Painéis de comutação de.5 kV.
Cada módulo é testado na fábrica em termos de capacidade, descarga parcial e resistência ao isolamento, reduzindo a carga de trabalho de testes internos e garantindo uma qualidade consistente em todos os lotes de produção.
Características fundamentais
  • Completamente integrado: núcleo cerâmico + caixa + terminais de ligação
  • Capacidade calibrada em fábrica e PD testados
  • Impressão de montagem padronizada para fácil substituição
  • Compatível com os circuitos de indicadores VPIS mais comuns
  • Disponível com resistor limitador de alta tensão incorporado
  • Opções de classificação IP para cubículos interiores e exteriores
  • Tempos de execução curtos para as configurações de módulos padrão
Aplicações
  • Conjunto VPIS / VDIS de equipamento de conexão MV OEM
  • Indicação da presença de tensão na unidade principal de anel (RMU)
  • Kit de adaptação do indicador de tensão capacitiva
  • Monitorização em linha em painéis de distribuição
  • Peças de reposição normalizadas para a manutenção de equipamentos de comutação
Especificações técnicas
Parâmetro Valor
Tensão do sistema 12 kV, 24 kV, 36 kV, 40,5 kV
Capacidade por módulo 40pF - 120pF (série padrão)
Descarga parcial ≤ 5 pC a 1,1* Ur
Sinais de saída Compatível com indicadores de néon / LED padrão
Instalação Opções de rosca / flange / snap-fit
Material de habitação Resina epoxi/polímero (por encomenda)
Temperatura de funcionamento -40°C a +105°C
Conformidade IEC 61243-5 (VDIS), GB/T 25083
