Rodas de condensadores cerâmicos de alta tensão (VDIS Ceramics) para sistemas de 3,6 kV/40,5 kV com descarga parcial ultra-baixa e alta resistência ao isolamento

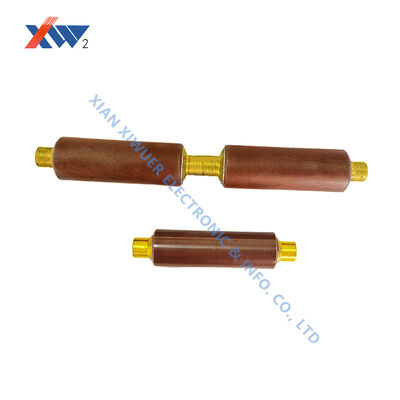

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001,CCC
Número do modelo CT8-2-24kV-500pF
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Caixa
Tempo de entrega 25~30 dias úteis
Termos de pagamento L/C,T/T
Habilidade da fonte 3.000.000 unidades por ano
Detalhes do produto
Tipo de montagem Através do buraco Classificação de tensão 2000v
Faixa de temperatura de trabalho 50℃~+125℃ Capacitância 10pF a 1µF
Dimensão T: 22,0 mm Suporte da tensão 70kV, 50Hz ·1min
Tensão 100V a 10kV Losse dielétrico 1V, (20-25) ℃ 1KHz < 0,0040
Vida 10 anos Aplicativos Fontes de alimentação de alta tensão, circuitos de pulso, equipamentos médicos
Nome do produto Capacitor cerâmico de alta tensão Fio condutor Φ0.48mm
Aplicativo esmalte, pintura, silicato da zircônia Capacidade em 1V, 1kHz, ℃ 150PF±10% (de 20-25)
Rescisão Estanho/chumbo ou sem chumbo
Deixe um recado
Descrição de produto
Rodas de Capacitores Cerâmicos (Ceramicas VDIS) para Dispositivos de Indicação de Presença de Alta Tensão 3,6 kV
Visão geral do produto

O nosso alto desempenhoBarras de condensadores de cerâmica (cerâmica VDIS)são componentes essenciais de engenharia de precisão para dispositivos de indicação de presença de alta tensão (VPIS/VDIS) em equipamentos de comutação de média tensão (MV), concebidos para satisfazer as exigências rigorosas dos sistemas de 3,6 kV a 40,5 kV,Estas hastes garantem a detecção precisa de tensão com descarga parcial ultra-baixa, resistência de isolamento estável e operação confiável a longo prazo.

Feitas com materiais dieléctricos cerâmicos de alta qualidade, as nossas hastes VDIS oferecem valores de capacitância consistentes, baixas perdas dieléctricas e excelente estabilidade de temperatura,tornando-os ideais para conjuntos de equipamentos MV indoor e outdoor.

Características fundamentais
  • Intervalo de tensão:30,6 kV a 40,5 kV, que abrange todas as aplicações comuns de MV
  • Descarga parcial ultra-baixa: ≤ 10 pC a tensões de ensaio especificadas (até 5 pC a tensão nominal de 1,1 ×)
  • Perda dieléctrica extremamente baixa: ≤ 0,0040 (ensinado a 1 kHz, 1 V)
  • Resistência de isolamento elevada: ≥ 1,0 × 105 MΩ (1VDC / 1min)
  • Excelente capacidade de resistência a pulsos de relâmpago (até pico de 185 kV)
  • Características de temperatura: 2D4 (Y5T), 2B4 (Y5P), séries DL disponíveis
  • Opções de rosca de parafuso personalizadas: M4, M5, M6, M8, M10, M12, M16
  • Dimensões personalizadas e valores de capacidade disponíveis mediante pedido
  • Compatível com:DL/T538-2006eJB/T10305-2001padrões
Aplicações
  • Dispositivos de indicação de presença de alta tensão (VPIS/VDIS)
  • Sensores e divisores de tensão capacitivos
  • Dispositivos de ligação de tensão média (MV), unidades principais de anel (RMUs) e cubículos
  • Transformadores de instrumentos fundidos em epoxi
  • 3Sistemas de distribuição de energia de 6 kV / 7,2 kV / 12 kV / 24 kV / 40,5 kV
Especificações técnicas
Parâmetro Detalhes
Voltagem nominal 3.6kVAC, 7.2kVAC, 12kVAC, 24kVAC, 40.5kVAC
Intervalo de capacidade nominal 4pF a 500pF (personalizável)
Perda dieléctrica ≤ 0,0040 (1kHz, 1V ± 0,2V)
Resistência ao isolamento ≥ 1,0 × 105 MΩ (1VDC / 1min)
Descarga parcial ≤ 10pC / ≤ 5pC (a tensões de ensaio especificadas)
Impulso de relâmpago Resiste 40 kV a 185 kV (onda de 1,2/5μs)
Norma de ensaio DL/T538-2006, JB/T10305-2001
