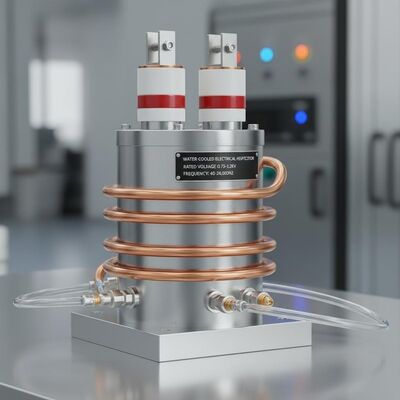

Capacitor de Aquecimento Elétrico Refrigerado a Água com Tensão Nominal de 0,75-1,2kV e Frequência de 40-24.000Hz para Aplicações de Alta Tensão

• Desvio de capacitância: ±10%. O rácio entre os valores máximos e mínimos de capacitância para cada fase e grupo não deve exceder 1.1.
• Perda dieléctrica Tangente tanδ (para dieléctricos de filme completo) a tensão nominal Un e 20°C:
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• Resistência ao isolamento: Resiste à tensão de ensaio de frequência de potência de 1 kV durante 1 minuto entre os terminais e a caixa.
• A temperatura da entrada de água de arrefecimento não deve exceder 30°C.
  • Para condensadores com Qn ≤ 1000 kvar, caudal de água ≥ 4 L/min
  • Para condensadores com Qn ≥ 1000 kvar, caudal de água ≥ 6 L/min
• A sobrevoltagem de funcionamento a longo prazo (que não exceda 4 horas num período de 24 horas) não deve exceder 1,1 Un.
• A sobrecorrência de funcionamento a longo prazo (incluindo as correntes harmônicas) não deve exceder 1,35 In.
• Instalação interior, com altitude não superior a 1000 m.
• A temperatura do ar ambiente no local de instalação e de exploração não deve exceder 50 °C.
• Local de instalação livre de vibrações mecânicas severas, gases/vapores nocivos e poeiras explosivas.
• Capacitores de aquecimento elétrico a filme, refrigerados a água por RWM e RFM, conformes com a norma JB71

Utilizados principalmente em sistemas de energia AC controlados ou ajustáveis com uma tensão nominal não superior a 3,6 kV e uma frequência que varia de 40 a 24 000 Hz.De potência superior a 50 W, mas não superior a 150 WEquipamento de fundição, de agitação ou de fundição, bem como aplicações similares.

O condensador de aquecimento elétrico consiste nos seguintes componentes principais:

• Núcleo:O núcleo é composto por vários elementos paralelos. Cada elemento condensador é enrolado a partir de papel condensador (dielectrico) e condutores de alumínio (placas).Uma placa é soldada a um tubo de água de resfriamento, que se liga à estaca de aterragem ou à placa de aterragem na tampa, servindo de terminal geral para essa placa.
• A segunda placa é isolada do invólucro, liga-se à barra de transporte através de uma placa de ligação e é conduzida para fora através de uma mangueira de porcelana na tampa.
• Casco:O invólucro é retangular com alças de elevação soldadas em ambos os lados para manuseio.

• Os condensadores devem ser instalados sem vibração, sendo permitida a sua instalação perto dos aquecedores,desde que os materiais não combustíveis formem uma parede divisória sólida em torno dos condensadores ou os condensadores estejam alojados em gabinetes metálicos separados.
• Para evitar danos aos tubos de água de arrefecimento do condensador, a temperatura ambiente no local de instalação não deve cair abaixo de ± 2 °C.
• Os condensadores devem ser instalados verticalmente (bocas de porcelana viradas para cima) e é estritamente proibido mover os condensadores pelas suas bocas de porcelana.Manter um intervalo mínimo de 20 mm entre os condensadores.
• As ligações entre os condutores de água de arrefecimento e entre os condutores de água de arrefecimento e os condutores de água devem utilizar mangueiras de borracha flexíveis.com um diâmetro não superior a 50 mm,Os canos de drenagem não devem ser cobertos e devem ser colocados em locais facilmente observáveis para monitorizar a descarga de água em todos os momentos.
• A temperatura da água de arrefecimento na entrada não deve exceder +30°C e na saída não deve exceder +35°C.
• Ao ligar vários tubos de água de arrefecimento em série (que não excedam três unidades), ajustar a pressão e o caudal da água para regular a diferença de temperatura entre a água de entrada e a água de saída,assegurar que a temperatura da saída não exceda +35°CA pressão na entrada de água de arrefecimento não deve exceder 4 atmosferas.
• Se o abastecimento de água for interrompido devido a uma falha, desconecte imediatamente a fonte de alimentação do condensador.drenar completamente toda a água dos tubos de água de arrefecimento.
• Quando se utilizam terminais de grupo múltiplos em paralelo no condensador, devem ser utilizadas placas de ligação flexíveis.Não de nenhum terminal de grupo individualA área da secção transversal da placa de ligação não deve ser inferior a 2,5 cm2.
• Se a tensão da linha exceder a tensão nominal do condensador, ajustar o número de condensadores ligados em série ou ligar os terminais dos condensadores que operam em série em paralelo.
