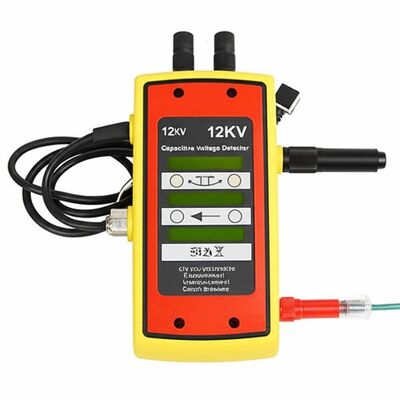

Detetor de tensão capacitiva de 12 KV com 42 KV AC Medida da tensão resistente e da sequência de fases para disjuntores

  • 12KV Capacitive Voltage Detector with 42KV AC Withstand Voltage and Phase Sequence Measurement for Circuit Breakers
Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001,CCC
Número do modelo EVY3.2/4.2/5NF
Quantidade de ordem mínima 1 unidade
Preço Negociável
Detalhes da embalagem caixa
Tempo de entrega 5-8 dias
Termos de pagamento L/C,T/T
Habilidade da fonte 4.000.000 unidades um o ano

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
System rated voltage 10KV/12KV Withstand voltage 42KV AC for two minutes
Power frequency 48KV/1min Application switches on 12KV columns, ring grid cabinets, circuit breakers
Destacar

Detector de Tensão Capacitivo AC de 42KV

,

Transformador de Medição de Frequência de Potência de 48KV

,

Detector de Tensão Capacitivo de Medição de Sequência de Fase
Deixe um recado
Descrição de produto
Transformador de Tensão Capacitivo de 12KV para Disjuntor de Circuito de Medição OEM
Transformador de Medição de Sequência de Fase OEM/ODM 10KV/12KV usado em gabinetes de grade em anel, disjuntores
Introdução
O transformador de medição e proteção de tensão capacitiva é um transformador eletrônico projetado de acordo com o princípio da divisão de tensão capacitiva, que é amplamente utilizado em conjuntos completos de equipamentos, como interruptores em colunas de 12KV, gabinetes de grade em anel, disjuntores, etc., para ser usado como uma função de medição de tensão de sequência de fase.
Parâmetros Elétricos
  • Precisão da relação variável de tempo de tensão de 8~12KV: 3P
  • Classificação da relação de tensão de sequência de fase: 10/√3 KV /3.25/√3 V
  • Precisão da relação variável de tempo de tensão de 8~12KV: 0,5
  • Temperatura ambiente suportada: -40 °C ~ +70 °C
  • Frequência nominal: 50HZ
  • Carga nominal: 5.1MΏ
  • Tensão nominal do sistema: 10KV/12KV
  • Descarga parcial: 5PC
  • Tensão suportável: 42KV CA por dois minutos
  • Choque de raio: 75KV 15 vezes cada
  • Frequência de potência: 48KV/1min
Princípios Elétricos
  1. Esta série de produtos é baseada no princípio da divisão de tensão capacitiva. Um grupo de capacitores é implantado em cada transformador ao mesmo tempo, e o transformador é usado para medição
  2. Combine os três transformadores juntos como uma função de medição trifásica
  3. Conforme mostrado no diagrama do circuito do produto, Ua, Ub, Uc são medições trifásicas, o capacitor de baixa tensão foi construído no transformador e a saída de sinal externa pode ser conectada diretamente (fio blindado de dois núcleos, um núcleo é aterramento e o outro é saída de sinal)
Detetor de tensão capacitiva de 12 KV com 42 KV AC Medida da tensão resistente e da sequência de fases para disjuntores 0 Detetor de tensão capacitiva de 12 KV com 42 KV AC Medida da tensão resistente e da sequência de fases para disjuntores 1
  • Diâmetro: 78mm; Altura: 120mm
  • Lado de entrada de alta tensão: parafuso M8*8mm
  • Lado de saída de baixa tensão: 1 aterramento e 2 parafusos de fixação: M10*12,5mm; Parafuso de sinal de sequência zero e sequência de fase: M6*6mm; Profundidade do galpão: 8,5mm
