Capacitores de maçaneta de alta tensão são cruciais para filtros de acoplamento PLC.

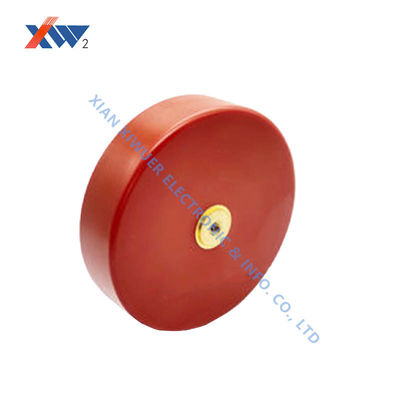

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.

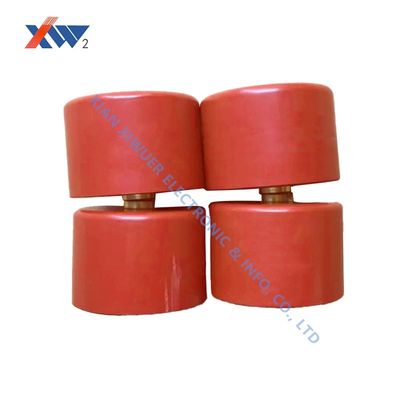

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001
Quantidade de ordem mínima 1pcs
Preço Negociável
Detalhes da embalagem Carton
Tempo de entrega 5-7 dias
Termos de pagamento L/c, t/t
Habilidade da fonte 4.000.000 PCes um o ano
Detalhes do produto
Dissipação ¥0.0040 Tensão de suporte 1.5ur ● 1min
Resistência ao isolamento ≧ 1,0 × 105mΩ
Destacar

Condensadores de maçaneta de porta de alta tensão para PLC

,

Condensadores de maçaneta de porta de alta tensão

,

Capacitores de filtros de acoplamento PLC
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Deixe um recado
Descrição de produto

Os capacitores de maçaneta de alta tensão são cruciais para filtros de acoplamento PLC.
Desenho:
Capacitores de maçaneta de alta tensão são cruciais para filtros de acoplamento PLC. 0

Parâmetros:

Nº Especificação Dissipação Tensão suportável Resistência de isolamento Dimensão (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo de isolador 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5


Nos sistemas de comunicação por linha de energia, a operação coordenada de filtros de acoplamento e capacitores de acoplamento é crucial. Como o elemento de acoplamento principal, o desempenho dos capacitores de maçaneta de alta tensão determina diretamente a eficiência de transmissão e a qualidade do sinal de todo o sistema de comunicação. Nossos produtos, através do controle preciso de parâmetros elétricos e design estrutural otimizado, fornecem uma solução perfeita para sistemas PLC.

Os filtros de acoplamento devem cumprir duas funções principais: correspondência de impedância e seleção de banda de frequência. Se o valor da capacitância do capacitor de acoplamento variar ou suas características de temperatura forem ruins, o filtro desafinará, resultando em aumento da reflexão do sinal e atenuação da transmissão. Nossos capacitores de maçaneta de alta tensão utilizam dielétrico cerâmico Classe I (série N4700), garantindo uma variação de capacitância inferior a ±0,5% em uma ampla faixa de temperatura, fornecendo uma base de reatância capacitiva estável para o filtro de acoplamento. Sua tolerância de capacitância apertada (até ±5%) garante a precisão das características da faixa de passagem do filtro.

Em aplicações práticas, nossos capacitores de maçaneta de alta tensão demonstram vantagens significativas: baixo fator de dissipação (tanδ ≤ 1×10⁻³) garante a eficiência da transmissão do sinal; alta linearidade evita a distorção harmônica; e excelente capacidade de suportar pulsos, permitindo que eles suportem surtos de raios e sobretensões de comutação. Esses recursos tornam nossos produtos particularmente adequados para cenários de aplicação exigentes, como automação de distribuição de rede inteligente e monitoramento de energia de estações de nova energia.
