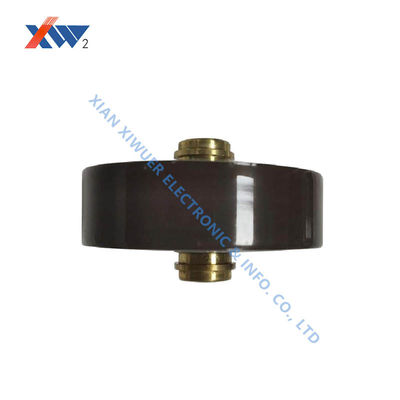

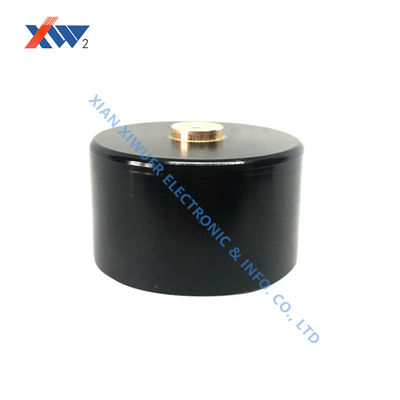

Capacitor de maçaneta de alta tensão de 20kV-2000pF 20kV-10000pF 20kV-18000pF para sistemas de acoplamento PLC

  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems
  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems
Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001
Quantidade de ordem mínima 1pcs
Preço Negociável
Detalhes da embalagem Carton
Tempo de entrega 5-7 dias
Termos de pagamento L/c, t/t
Habilidade da fonte 4.000.000 PCes um o ano

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Dissipação ¥0.0040 Tensão de suporte 1.5ur ● 1min
Resistência ao isolamento ≧ 1,0 × 105mΩ
Destacar

20 kV-2000pF condensador de maçaneta de porta de alta tensão

,

Capacitor de acoplamento PLC de 20kV-10000pF

,

Capacitor cerâmico HV de 20 kV-18000pF
Deixe um recado
Descrição de produto
Capacitores de Maçaneta de Alta Tensão para Sistemas de Acoplamento PLC
Os sistemas de acoplamento de comunicação de linha de energia de alta tensão são equipamentos essenciais para a implementação de comunicações por linha de energia. Esses sistemas acoplam eficientemente sinais de comunicação de alta frequência, ao mesmo tempo em que isolam com segurança a alta tensão da frequência de energia.
Capacitor de maçaneta de alta tensão de 20kV-2000pF 20kV-10000pF 20kV-18000pF para sistemas de acoplamento PLC 0
Especificações Técnicas
Nº Especificação Dissipação Tensão de Suporte Resistência de Isolamento Dimensão (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo de isolador 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Principais Características e Benefícios
Em sistemas PLC, os capacitores de maçaneta de alta tensão servem como "seletores de frequência" e "barreiras de isolamento" indispensáveis no circuito de acoplamento, abordando dois desafios principais:
  • Suportar tensões de linha de energia de vários milhares a dezenas de milhares de volts para garantir a segurança absoluta do equipamento de comunicação de back-end
  • Obter transmissão de sinal de baixa perda na faixa de frequência da portadora (normalmente 40-500kHz)
Nossos capacitores de maçaneta de alta tensão apresentam dielétrico cerâmico especializado e processo de encapsulamento epóxi a vácuo que garante:
  • Desempenho de isolamento estável em níveis de tensão de 35-500kV
  • Baixa resistência série equivalente (ESR) e baixa indutância (ESL) para excelente resposta de frequência
  • Estabilidade de temperatura excepcional (±2% de variação de capacitância de -40°C a +85°C)
  • Confiabilidade a longo prazo em ambientes agressivos
Como um componente central no circuito de acoplamento, nossos capacitores de maçaneta de alta tensão cumprem as funções duplas de isolamento de alta tensão e acoplamento de alta frequência, garantindo a operação estável dos sistemas PLC em várias condições.
Etiquetas:

Capacitor cerâmico dos discos do puxador

Capacitores de alta tensão do puxador da C.C.

Capacitor cerâmico da alta tensão dos discos
