Capacitores de maçaneta de porta de alta tensão personalizados para aplicações de medição e pulso UHV com especificações de 20kV-2000pF 30kV-1000pF 40kV-150pF

  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001
Número do modelo CT8-2-150KV-820PF
Quantidade de ordem mínima 1pcs
Preço Negociável
Detalhes da embalagem Carton
Tempo de entrega 5-7 dias
Termos de pagamento L/c, t/t
Habilidade da fonte 4.000.000 PCes um o ano

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Destacar

20 kV-2000pF condensador de maçaneta de porta de alta tensão

,

Condensador de maçaneta HV de 30kV-1000pF

,

Capacitor de maçaneta de porta de cerâmica de 40 kV a 150 pF
Deixe um recado
Descrição de produto
Soluções personalizadas - Aplicações de medição e pulso de UHV: condensadores de maçaneta de porta de alta tensão
Capacitores de maçaneta de porta de alta tensão personalizados para aplicações de medição e pulso UHV com especificações de 20kV-2000pF 30kV-1000pF 40kV-150pF 0
Especificações técnicas
- Não, não. Especificações Dissipação Voltagem resistente Resistência ao isolamento Dimensão ((mm)
1 20 kV-2000 pF








¥0.0040








1.5Ur●1 minuto








¥1,0×105MΩ

 D H L D M
2 20 kV-10000 pF 45 19 23 12 5
3 20 kV-18000 pF 65 15 19 12 5
4 30 kV-1000 pF 80 17 25 12 5
5 30 kV-2700 pF 45 24 32 12 4
6 30 kV-12000 pF 60 20 28 12 4
7 40 kV-150 pF 20 33 41 8 4
8 40 kV-500 pF 28 33 41 8 4
9 40 kV-7500 pF 80 24 29 12 6
10 40 kV-10000 pF 80 22 26 16 5
11 50 kV-1000 pF 50 30 34 12 4
12 50 kV-1000 pF 32 27 31 16 5
13 50 kV-5600 pF 80 31 35 16 5
14 60 kV-1500 pF 50 31 34 12 5
15 60 kV-3000 pF 65 32 35 16 5
16 100 kV-500 pF 50 54 58 12 5
17 100 kV-2000 pF 51 32 35 16 5
18 Tipo de isolante 100 kV-1500 pF 68 36 40 16 5
19 150 kV-820 pF 65 95 100 12 5
20 200 kV-600 pF 50 90 94 16 5
Aplicações de medição e pulso de UHV
As redes de energia UHV (ultra-alta tensão) e a medição da potência de pulso impõem exigências extremas aos divisores de tensão:
  • Os divisores de tensão de transmissão de corrente contínua requerem condensadores com resistência de isolamento extremamente elevada (≥ 105MΩ) para suprimir a deriva causada por fugas de CC.
  • Os divisores de tensão de surto exigem resposta de nanossegundos e baixa indutividade para capturar com precisão a onda de relâmpago completa (1.2/50μs) ou onda cortada (2-5μs).
Usando condensadores personalizados de maçaneta (por exemplo, tensão de 500kV, 500pF ±5%, ESL <15nH), os divisores de tensão da série ZSRCF podem alcançar uma precisão de medição AC ±1,5% e DC ±0,5%,Substituição de voltómetros eletrostáticos de alta tensão.

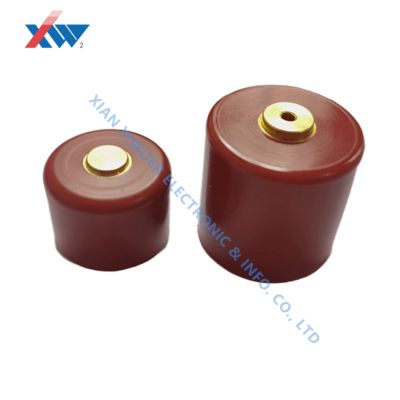

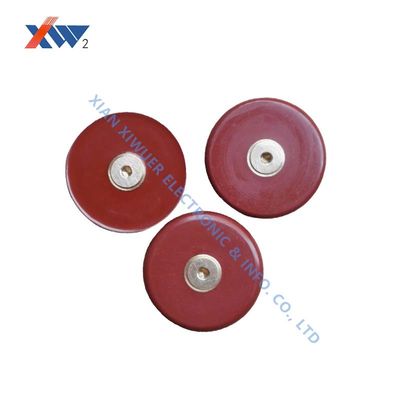

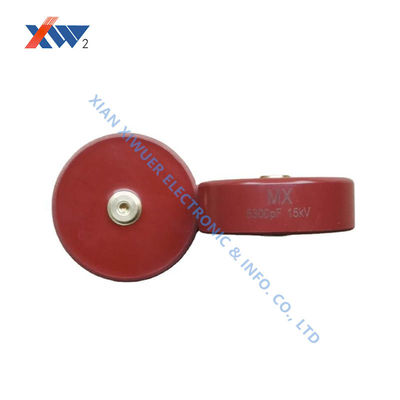

Capacitores de maçaneta de porta de alta tensão personalizados para aplicações de medição e pulso UHV com especificações de 20kV-2000pF 30kV-1000pF 40kV-150pF 1 Capacitores de maçaneta de porta de alta tensão personalizados para aplicações de medição e pulso UHV com especificações de 20kV-2000pF 30kV-1000pF 40kV-150pF 2 Capacitores de maçaneta de porta de alta tensão personalizados para aplicações de medição e pulso UHV com especificações de 20kV-2000pF 30kV-1000pF 40kV-150pF 3
