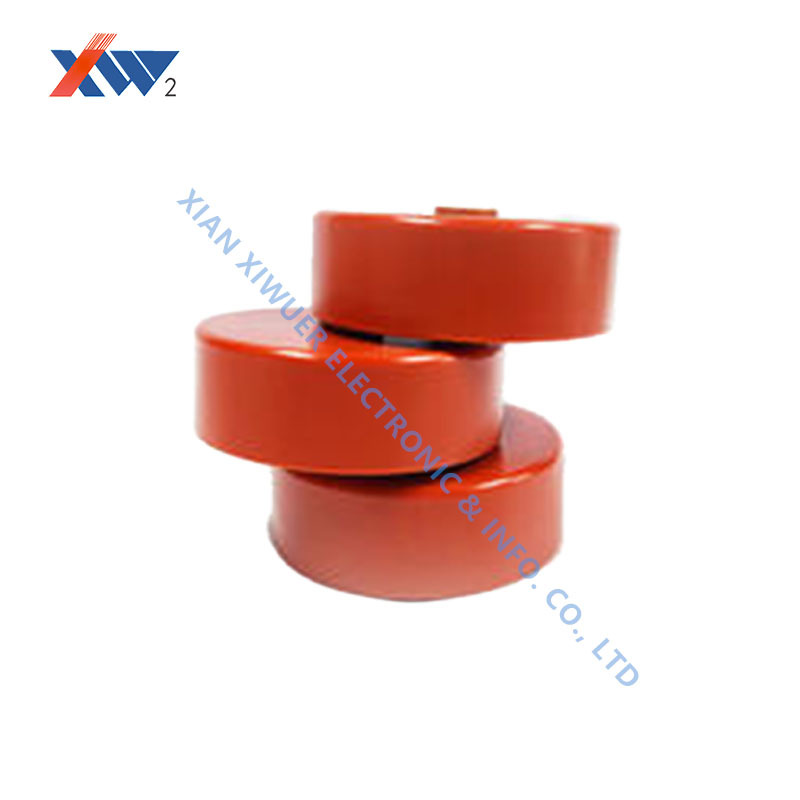

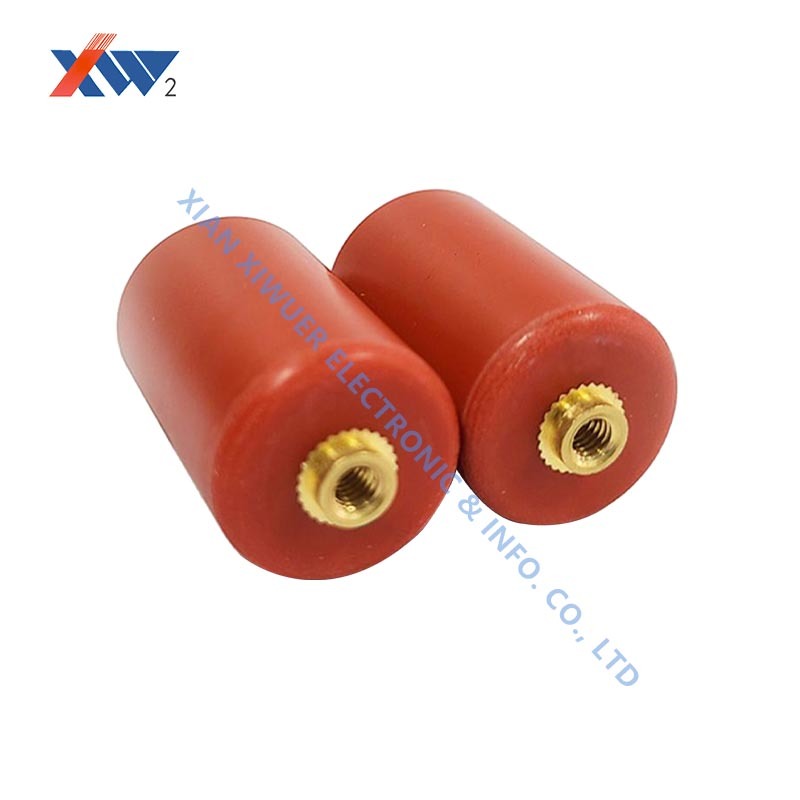

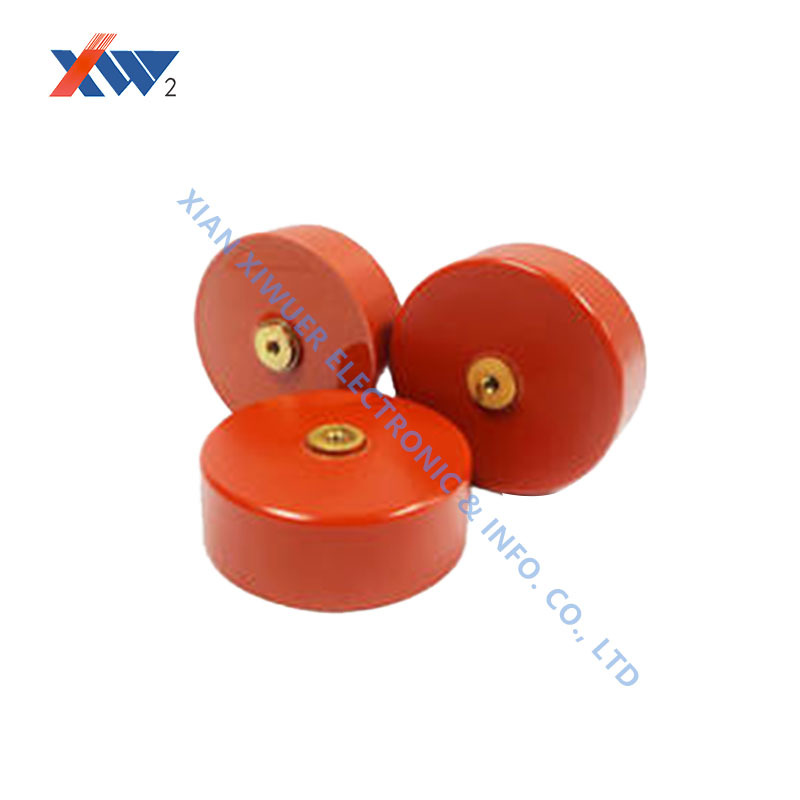

Condensador de maçaneta com estrutura de série de encaixe sem chumbo

  • Door handle capacitor with leadless press-fit series structure
  • Door handle capacitor with leadless press-fit series structure
  • Door handle capacitor with leadless press-fit series structure
Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001
Número do modelo CT8-2-60KV-3000PF
Quantidade de ordem mínima 1pcs
Preço Negociável
Detalhes da embalagem Carton
Tempo de entrega 5-7 dias
Termos de pagamento L/c, t/t
Habilidade da fonte 4.000.000 PCes um o ano
Detalhes do produto
Destacar

Condensador de maçaneta de alta tensão sem chumbo

,

Condensador de maçaneta de 20kV-2000pF

,

Condensador de maçaneta HV de 30kV-1000pF
Deixe um recado
Descrição de produto
Capacitores Doorknob de Alta Tensão sem Chumbo
High Voltage Doorknob Capacitor product photo
Especificações Técnicas
Nº Especificação Dissipação Tensão Suportável Resistência de Isolamento Dimensão (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo de isolador 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Vantagens Estruturais
Os divisores de tensão de capacitores tradicionais são propensos a problemas como juntas de solda frias e rebarbas perfurando o dielétrico devido ao processo de soldagem de chumbo-folha. Nossos capacitores doorknob empregam uma estrutura de série sem chumbo e de encaixe por pressão que interconecta os componentes por meio de crimpagem direta de eletrodos de folha de alumínio.
  • Baixa indutância (≤20nH) combinada com alta resistência mecânica
  • Ideal para capacitores de classificação de disjuntores e CVTs (transformadores de tensão capacitivos)
  • As aplicações de classificação de tensão garantem uma distribuição uniforme da tensão em disjuntores de circuito em série
  • Suprime efetivamente a sobretensão de restabelecimento
  • Atende aos requisitos do padrão GB/T 4705
  • Mais adequado para processos de produção automatizados
Um fabricante nacional de equipamentos elétricos de alta tensão empregou este capacitor em um projeto GIL (linha isolada a gás) de 252kV, reduzindo a taxa anual de falhas do divisor de tensão em 70%.
High Voltage Doorknob Capacitor application diagram High Voltage Doorknob Capacitor technical illustration High Voltage Doorknob Capacitor installation example
