Condensador de maçaneta de alta tensão de precisão com cerâmica com compensação de temperatura para estabilidade de capacitância

  • Precision Engineered High Voltage Doorknob Capacitor with Temperature Compensated Ceramic for Capacitance Stability
  • Precision Engineered High Voltage Doorknob Capacitor with Temperature Compensated Ceramic for Capacitance Stability
  • Precision Engineered High Voltage Doorknob Capacitor with Temperature Compensated Ceramic for Capacitance Stability
Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001
Número do modelo CT8-2-100KV-500PF
Quantidade de ordem mínima 1pcs
Preço Negociável
Detalhes da embalagem Carton
Tempo de entrega 5-7 dias
Termos de pagamento L/c, t/t
Habilidade da fonte 4.000.000 PCes um o ano

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Destacar

Condensador de maçaneta de alta tensão com compensação de temperatura

,

Condensador de maçaneta HV com estabilidade de capacitância

,

Condensador de maçaneta de cerâmica de precisão
Deixe um recado
Descrição de produto
Capacitores de Maçaneta de Alta Tensão para Medição de Precisão
Condensador de maçaneta de alta tensão de precisão com cerâmica com compensação de temperatura para estabilidade de capacitância 0
Especificações Técnicas
Nº Especificação Dissipação Tensão Suportável Resistência de Isolamento Dimensão (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo de isolador 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Desempenho de Medição de Precisão
Divisores de tensão capacitivos são essenciais para medições de alta tensão (frequência de potência, pulso e impulso de raio). Sua precisão depende da estabilidade e linearidade da capacitância do braço de alta tensão. Nossos capacitores de maçaneta de alta tensão apresentam:
  • Dielétricos cerâmicos com compensação de temperatura
  • Taxa de variação da capacitância <±0.5%
  • Desvio do coeficiente de tensão ≤±0.2% (-40°C a +85°C)
  • Estabilidade a longo prazo para divisores de tensão
  • Baixa perda (tanδ ≤ 0.001)
  • Alta resistência de isolamento (≥105 MΩ)
Por exemplo, em equipamentos de teste ressonantes em série de 500kV, o divisor de tensão mantém a precisão da Classe 0.2 (erro ≤±0.2%) na faixa de 150kV-300kV. Nossos capacitores suprimem efetivamente erros de medição causados por corrente de fuga CC e polarização dielétrica.
Exemplos de Aplicações

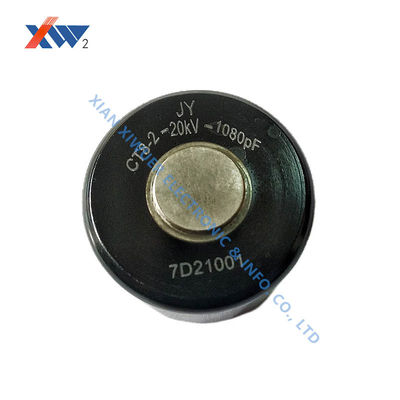

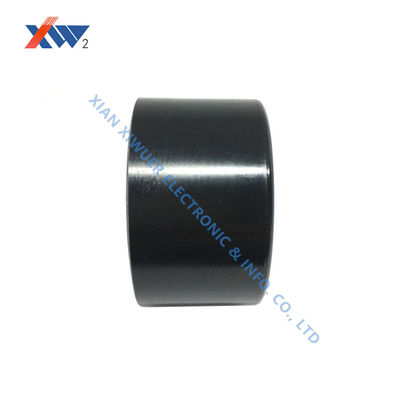

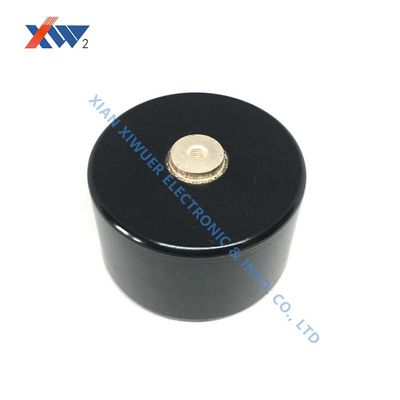

Condensador de maçaneta de alta tensão de precisão com cerâmica com compensação de temperatura para estabilidade de capacitância 1 Condensador de maçaneta de alta tensão de precisão com cerâmica com compensação de temperatura para estabilidade de capacitância 2 Condensador de maçaneta de alta tensão de precisão com cerâmica com compensação de temperatura para estabilidade de capacitância 3
