Capacitores de botão de porta de alta tensão e baixa dissipação com alta tensão suportável e alta resistência de isolamento para proteção contra surtos

  • Low Dissipation High Voltage Doorknob Capacitors with High Withstanding Voltage and High Insulation Resistance for Surge Protection
  • Low Dissipation High Voltage Doorknob Capacitors with High Withstanding Voltage and High Insulation Resistance for Surge Protection
  • Low Dissipation High Voltage Doorknob Capacitors with High Withstanding Voltage and High Insulation Resistance for Surge Protection
Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001
Número do modelo CT8-2-50KV-1000PF
Quantidade de ordem mínima 1pcs
Preço Negociável
Detalhes da embalagem Carton
Tempo de entrega 5-7 dias
Termos de pagamento L/c, t/t
Habilidade da fonte 4.000.000 PCes um o ano

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Destacar

Capacitores HV de botão de porta de baixa dissipação

,

Capacitores de botão de porta de cerâmica de alta tensão suportável

,

Capacitores de botão de porta de alta tensão e alta resistência de isolamento
Deixe um recado
Descrição de produto
Capacitores Doorknob de Alta Tensão: O Papel Central em Pára-raios

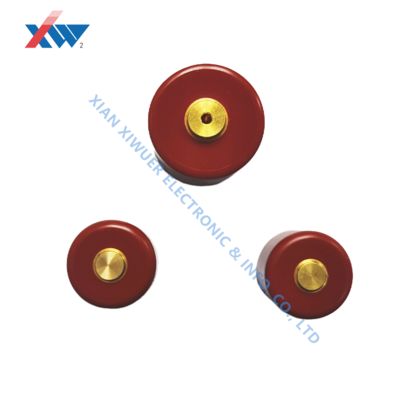

Capacitores de botão de porta de alta tensão e baixa dissipação com alta tensão suportável e alta resistência de isolamento para proteção contra surtos 0
Especificações Técnicas


Nº Especificação Dissipação Tensão Suportável Resistência de Isolamento Dimensão(mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo de isolador 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5

Pára-raios de Sistemas de Energia (Proteção contra Surtos)
Na proteção contra raios de sistemas de energia, os protetores contra surtos (SPDs) servem como a principal defesa contra surtos de raios e sobretensões de comutação. Os capacitores doorknob de alta tensão, com uma estrutura única de dielétrico cerâmico e encapsulamento de resina epóxi, desempenham um papel crítico na filtragem de alta frequência e no buffer de energia.
Desempenho Técnico
Quando pulsos eletromagnéticos de raios (LEMPs) ou sobretensões de comutação (como de disparos de chaves) entram no sistema, os capacitores doorknob absorvem rapidamente a energia de surto de alta frequência para suprimir picos de tensão. Eles trabalham em conjunto com varistores (MOVs) ou tubos de descarga de gás (GDTs) para obter descarga em vários estágios. O design de baixa indutância garante tempos de resposta em nanossegundos, controlando efetivamente a tensão residual abaixo dos níveis de resistência de isolamento do equipamento (por exemplo, ≤1,5kV), evitando danos a equipamentos de precisão a jusante.
Aplicações em Energia Renovável
No lado CC dos inversores em instalações de nova energia (fotovoltaica e energia eólica), os SPDs CC devem suportar altas temperaturas e umidade a 1500VCC. O baixo fator de perdas e as características de alta resistência de isolamento dos capacitores doorknob aprimoram significativamente a confiabilidade do SPD nesses ambientes exigentes.

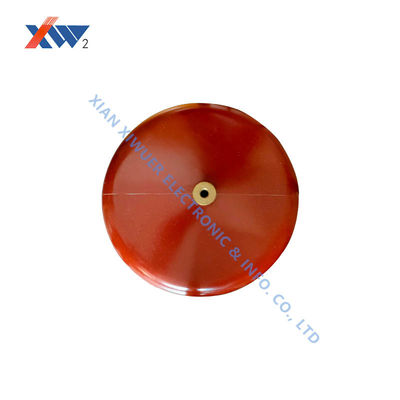

Capacitores de botão de porta de alta tensão e baixa dissipação com alta tensão suportável e alta resistência de isolamento para proteção contra surtos 1

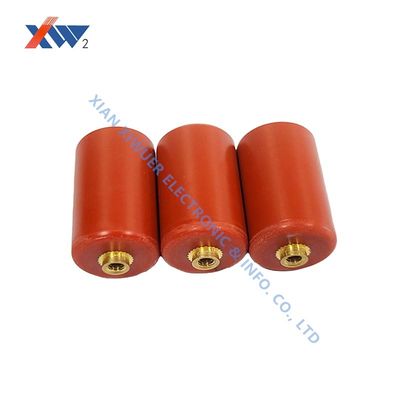

Capacitores de botão de porta de alta tensão e baixa dissipação com alta tensão suportável e alta resistência de isolamento para proteção contra surtos 2
Capacitores de botão de porta de alta tensão e baixa dissipação com alta tensão suportável e alta resistência de isolamento para proteção contra surtos 3
