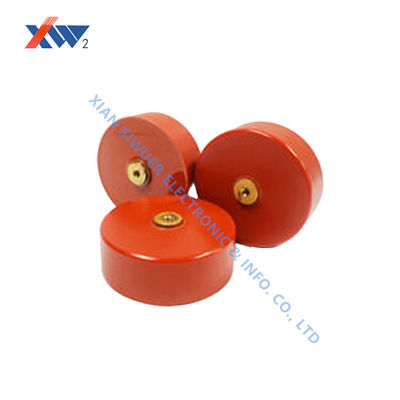

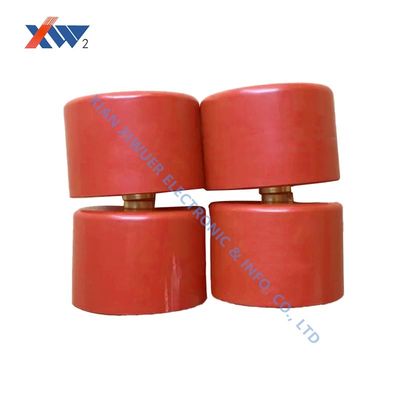

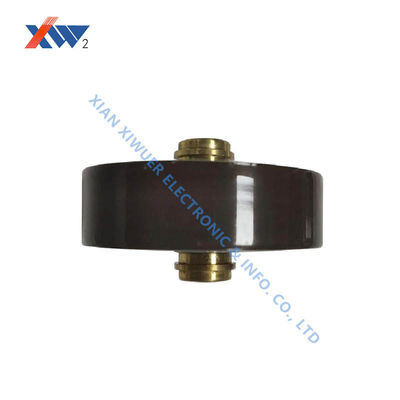

Capacitor de maçaneta de porta de baixa dissipação de alta tensão com alta tensão resistente e resistência de isolamento para alimentação por RF

Marca:	XIWUER
Número do modelo:	CT8-1-40KV-150PF
Quantidade mínima:	1 peça
Preço:	Negociável
Condições de pagamento:	L/c, t/t
Capacidade de fornecimento:	4.000.000 PCes um o ano

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

XIAN, SHANNXI CHINA

Certificação:

ISO9001,ISO14001,OHSAS18001

Detalhes da embalagem:

Carton

Habilidade da fonte:

4.000.000 PCes um o ano

Destacar:

Condensador de maçaneta de porta de baixa dissipação de alta tensão

Capacitor de alimentação por RF de alta tensão resistente

Capacitor de maçaneta de porta HV de alta resistência ao isolamento

Descrição do produto

Capacitores de maçaneta de alta tensão para fonte de alimentação RF

Especificações Técnicas

Não.	Especificação	Dissipação	Suportando Tensão	Resistência de Isolamento	Dimensões (mm)
1	20kV-2000pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0,0040	1,5Ur→ 1min	≥1,0 x 10⁵MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5

Aplicação em Equipamentos PECVD

Nossos capacitores de maçaneta de alta tensão fornecem alta tensão estável para equipamentos de Deposição Química de Vapor Aprimorada por Plasma (PECVD), essenciais para indústrias de semicondutores, fotovoltaicas e de revestimento óptico. Esses capacitores permitem a deposição em baixa temperatura de filmes finos de alta qualidade, mantendo o plasma estável e uniforme por meio do desempenho eficiente da fonte de alimentação de RF.

Desafios técnicos abordados

Correspondência de impedância:Acoplamento de energia eficiente para cargas de plasma que mudam dinamicamente
Manuseio de alta potência de RF:Suporta tensões elétricas de alta frequência e tensão
Gerenciamento Térmico:Minimiza o acúmulo de calor proveniente de perdas dielétricas e de eletrodos
Estabilidade a longo prazo:Evita o desvio de capacitância que afeta a taxa de deposição e a qualidade do filme

Solução: capacitores de maçaneta de alto Q e baixo ESR

Transferência de energia eficiente:A baixa ESR minimiza a geração de calor com altas correntes de RF
Estabilidade Térmica:O dielétrico cerâmico com compensação de temperatura mantém a capacitância estável
Alta confiabilidade:A construção robusta garante longa vida útil em condições exigentes de RF

Benefícios para o cliente

Melhor qualidade e consistência do filme através de correspondência de impedância estável
Maior produtividade e rendimento com redução de interrupções no processo
Custos operacionais mais baixos devido à redução do consumo de energia e manutenção

Nossos capacitores de maçaneta de alta tensão servem como "harmonizador de impedância" para equipamentos PECVD, permitindo deposição precisa em nível atômico para produção superior de filmes finos.
