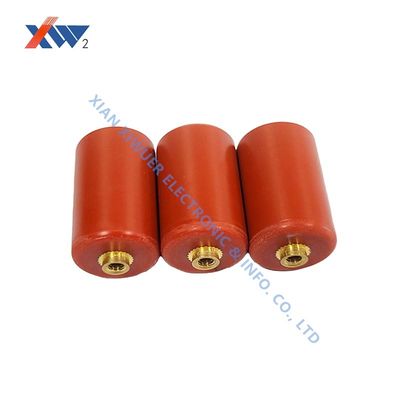

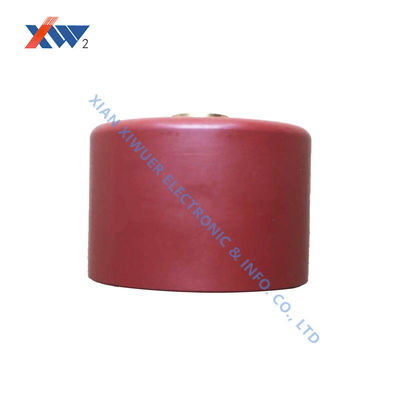

40kV 10000pF High Voltage Ceramic Capacitor 80x22mm

  • 40kV 10000pF High Voltage Ceramic Capacitor 80x22mm
  • 40kV 10000pF High Voltage Ceramic Capacitor 80x22mm
  • 40kV 10000pF High Voltage Ceramic Capacitor 80x22mm
Lugar de origem XIAN, SHANNXI CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,OHSAS18001
Número do modelo 40KV-10000PF
Quantidade de ordem mínima 1 peça
Preço Negociável
Detalhes da embalagem Carton
Tempo de entrega 10-15 dias
Termos de pagamento L/c, t/t
Habilidade da fonte 4.000.000 PCes um o ano
Detalhes do produto
Dissipação ¥0.0040 Tensão de suporte 1.5ur ● 1min
Resistência ao isolamento ≧ 1,0 × 105mΩ Dimensão (mm) D: 80 | H: 22 | L: 26 | D: 16 | M: 5
Destacar

40kV high voltage ceramic capacitor

,

10000pF ceramic capacitor 80x22mm

,

high voltage capacitor with warranty
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Deixe um recado
Descrição de produto
40kV 10000pF High Voltage Doorknob Capacitor
Product Overview

Ultra-high voltage ceramic capacitors are essential components for specialized industrial applications, offering high withstand voltage, low loss, and exceptional performance in high peak current and rapid pulse discharge scenarios.

40kV 10000pF High Voltage Ceramic Capacitor 80x22mm 0
Key Applications
  • Pulse power and laser equipment
  • Medical imaging systems
  • Industrial processing machinery
  • Power transmission and energy infrastructure
  • Scientific research and specialized industrial applications
Technical Specifications
No. Specification Dissipation Withstanding Voltage Insulation Resistance Dimensions (mm)
1 20kV-2000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:45 | H:19 | L:23 | D:12 | M:5
2 20kV-10000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:65 | H:15 | L:19 | D:12 | M:5
3 20kV-18000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:80 | H:17 | L:25 | D:12 | M:5
4 30kV-1000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:45 | H:24 | L:32 | D:12 | M:4
5 30kV-2700pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:60 | H:20 | L:28 | D:12 | M:4
6 30kV-12000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:45 | H:19 | L:23 | D:12 | M:5
7 40kV-150pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:74 | H:18 | L:26 | D:12 | M:5
8 40kV-500pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:28 | H:33 | L:41 | D:8 | M:4
9 40kV-7500pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:80 | H:24 | L:29 | D:12 | M:6
10 40kV-10000pF ≤0.0040 1.5Ur● 1min ≥1.0 x 105MΩ D:80 | H:22 | L:26 | D:16 | M:5
Selection Guidelines

High-voltage ceramic capacitors require careful selection and handling. Consider these critical factors:

  • Voltage Margin: Operating voltage must be significantly below rated voltage, accounting for peak pulse conditions
  • Thermal Management: Proper heat dissipation is essential for high-frequency/high-current applications
  • Frequency Characteristics: Performance varies by dielectric material - consult detailed specifications
  • Safety Compliance: All design, installation and operation must follow strict safety regulations by qualified personnel
Product Certifications
40kV 10000pF High Voltage Ceramic Capacitor 80x22mm 1 40kV 10000pF High Voltage Ceramic Capacitor 80x22mm 2 40kV 10000pF High Voltage Ceramic Capacitor 80x22mm 3
