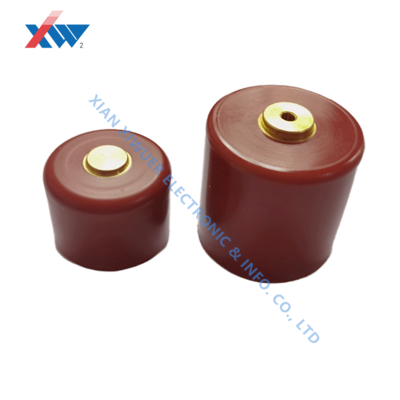

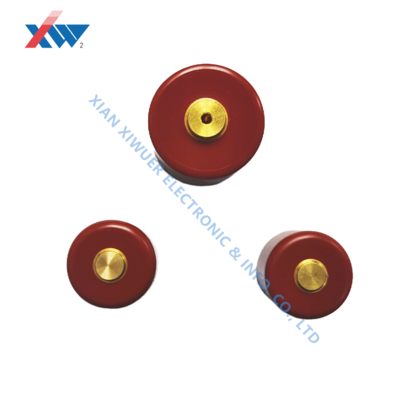

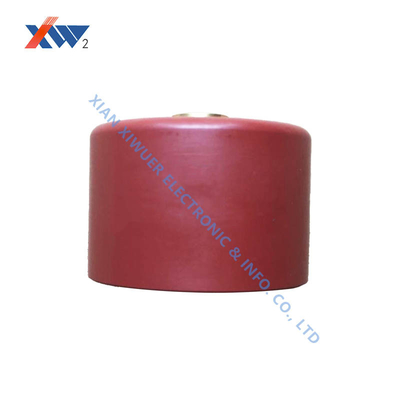

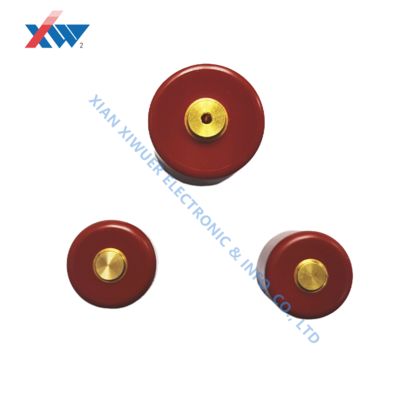

30kV 12000pF condensador de maçaneta de porta de alta tensão 45x19x23mm
Detalhes do produto
| Dissipação | ¥0.0040 | Tensão de suporte | 1.5ur ● 1min |
|---|---|---|---|
| Resistência ao isolamento | ≧ 1,0 × 105mΩ | Dimensão (mm) | D: 45 | H: 19 | L: 23 | D: 12 | M: 5 |
| Destacar | Capacitor de alta tensão 30kV tipo maçaneta,12000pF condensador de maçaneta de porta,Condensador de alta tensão de 45x19x23 mm |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Descrição de produto
Capacitor de maçaneta de alta tensão 30kV-12000pF
Visão Geral do Produto
Os capacitores cerâmicos de ultra-alta tensão são componentes essenciais para aplicações industriais especializadas, oferecendo alta tensão de resistência, baixa perda e desempenho excepcional em cenários de alta corrente de pico e descarga de pulso rápido.
Principais Aplicações
- Equipamentos de energia de pulso e laser
- Sistemas de imagem médica
- Máquinas de processamento industrial
- Transmissão de energia e infraestrutura energética
- Pesquisa científica e aplicações industriais especializadas
Especificações Técnicas
| Nº | Especificação | Dissipação | Tensão de Resistência | Resistência de Isolamento | Dimensões (mm) |
|---|---|---|---|---|---|
| 1 | 20kV-2000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:45 | H:19 | L:23 | D:12 | M:5 |
| 2 | 20kV-10000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:65 | H:15 | L:19 | D:12 | M:5 |
| 3 | 20kV-18000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:80 | H:17 | L:25 | D:12 | M:5 |
| 4 | 30kV-1000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:45 | H:24 | L:32 | D:12 | M:4 |
| 5 | 30kV-2700pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:60 | H:20 | L:28 | D:12 | M:4 |
| 6 | 30kV-12000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:45 | H:19 | L:23 | D:12 | M:5 |
| 7 | 40kV-150pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:74 | H:18 | L:26 | D:12 | M:5 |
| 8 | 40kV-500pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:28 | H:33 | L:41 | D:8 | M:4 |
| 9 | 40kV-7500pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:80 | H:24 | L:29 | D:12 | M:6 |
| 10 | 40kV-10000pF | ≤0.0040 | 1.5Ur● 1min | ≥1.0 x 105MΩ | D:80 | H:22 | L:26 | D:16 | M:5 |
Diretrizes de Seleção
Capacitores cerâmicos de alta tensão exigem seleção e manuseio cuidadosos. Considere estes fatores críticos:
- Margem de Tensão: A tensão de operação deve estar significativamente abaixo da tensão nominal, levando em consideração as condições de pulso de pico
- Gerenciamento Térmico: A dissipação de calor adequada é essencial para aplicações de alta frequência/alta corrente
- Características de Frequência: O desempenho varia de acordo com o material dielétrico - consulte as especificações detalhadas
- Conformidade de Segurança: Todo o projeto, instalação e operação devem seguir rigorosamente os regulamentos de segurança por pessoal qualificado
