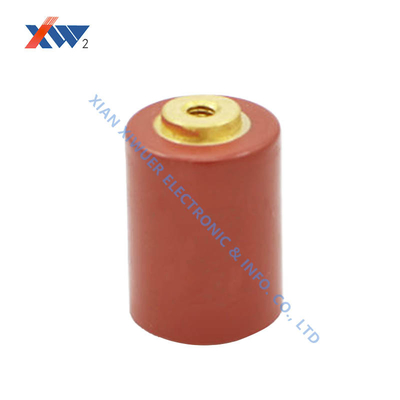

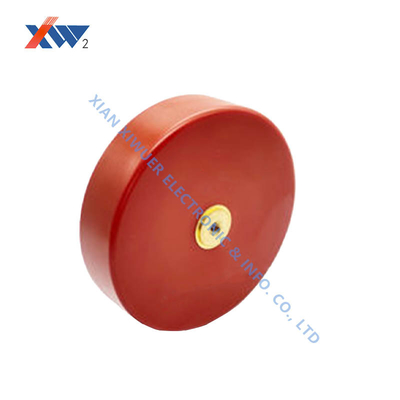

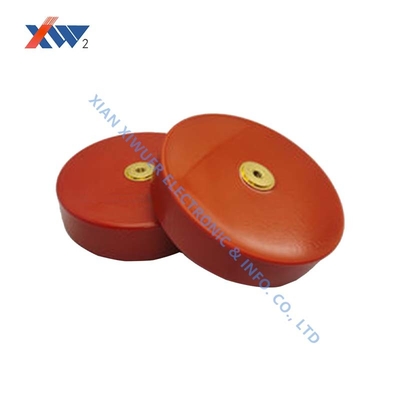

Capacitor cerâmico de alta tensão 30kV 1000pF 45mm D

Marca:	XIWUER
Número do modelo:	30KV-1000PF
MOQ:	1 peça
Preço:	Negociável
Condições de pagamento:	L/c, t/t
Capacidade de fornecimento:	4.000.000 PCes um o ano

Detail Information

Descrição do produto

Detail Information

Lugar de origem:

XIAN, SHANNXI CHINA

Certificação:

ISO9001,ISO14001,OHSAS18001

Dissipação:

¥0.0040

Tensão de suporte:

1.5ur ● 1min

Resistência ao isolamento:

≧ 1,0 × 105mΩ

Dimensão (mm):

D: 45 | H: 24 | L: 32 | D: 12 | M: 4

Detalhes da embalagem:

Carton

Habilidade da fonte:

4.000.000 PCes um o ano

Destacar:

Capacitor 30KV cerâmico de alta tensão

Capacitor cerâmico de 1000pF 45mm

Capacitor de alta tensão com garantia

Descrição do produto

30kV 1000pF condensador de maçaneta de porta de alta tensão

Visão geral do produto

Os condensadores cerâmicos de ultraalta tensão são componentes essenciais para aplicações industriais especializadas, oferecendo alta tensão de resistência, baixa perda,e desempenho excepcional em cenários de alta corrente de pico e descarga de pulso rápida.

Principais aplicações

Equipamento de energia por pulso e equipamento a laser
Sistemas de imagem médica
Máquinas e aparelhos de transformação industrial
Infra-estruturas de transmissão de energia e energia
Investigação científica e aplicações industriais especializadas

Especificações técnicas

- Não, não.	Especificações	Dissipação	Resistente à Tensão	Resistência ao isolamento	Dimensões (mm)
1	20 kV-2000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:45 H:19 L:23 D:12 M:5
2	20 kV-10000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:65 H:15 L:19 D:12 M:5
3	20 kV-18000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 80 H: 17 L: 25 D: 12 M:5
4	30 kV-1000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:45 H:24 L:32 D:12 M:4
5	30 kV-2700 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 60 H: 20 L: 28 D: 124
6	30 kV-12000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:45 H:19 L:23 D:12 M:5
7	40 kV-150 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 74 H:18 L:26 D:12 M:5
8	40 kV-500 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:28 H:33 L:41 D:8 M:4
9	40 kV-7500 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:80 H:24 L:29 D:12 M:6
10	40 kV-10000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 80 H: 22 H: 26 D: 16 M:5
11	50 kV-1000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 50 H: 30 L: 34 D: 12 M:4
12	50 kV-1000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 32 H: 27 L: 31 D: 16 M:5
13	50 kV-1000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 80 H: 31 L: 35 D: 16 M:5
14	50 kV-1000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 50 H: 31 L: 34 D: 12 M:5
15	50 kV-1000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:65 H:32 L:35 D:165
16	50 kV-1000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 50 H: 54 L: 58 D: 12 M:5
17	100 kV-2000 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D: 51 H: 32 L: 35 D: 16 M:5
18	100 kV-1500 pF ((Tipo de isolador)	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:68 H:36 L:40 M:5
19	150 kV-820 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:65 H:95 L:100 D:12 M:5
20	200 kV-600 pF	≤ 0.0040	1.5Ur● 1min	≥ 1,0 x 105MΩ	D:50 H:90 L:94 D:16 M:5

Orientações de selecção

Os capacitores cerâmicos de alta tensão requerem uma seleção e um manuseio cuidadosos.

Margem de tensão: a tensão de funcionamento deve ser significativamente inferior à tensão nominal, tendo em conta as condições de pico de pulso
Gerenciamento térmico: é essencial uma boa dissipação de calor para aplicações de alta frequência/alta corrente
Características de frequência: o desempenho varia consoante o material dielétrico - consultar as especificações pormenorizadas
Conformidade com a segurança: Todos os projetos, instalações e operações devem seguir normas de segurança rigorosas por pessoal qualificado
