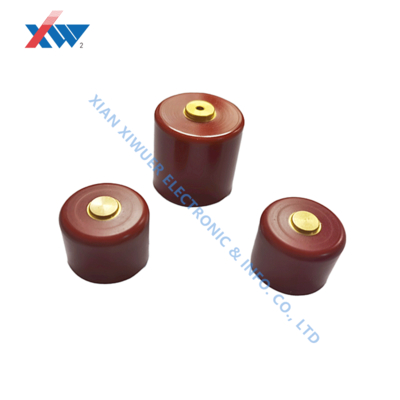

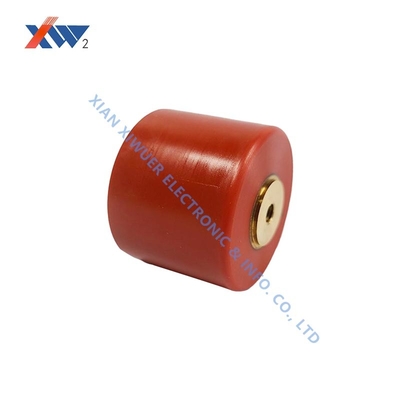

Capacitor cerâmico de alta tensão 20kV 10000pF 65x15mm

Lugar de origem	XIAN, SHANNXI CHINA
Marca	XIWUER
Certificação	ISO9001,ISO14001,OHSAS18001
Número do modelo	20KV-10000PF
Quantidade de ordem mínima	1 peça
Preço	Negociável
Detalhes da embalagem	Carton
Tempo de entrega	10-15 dias
Termos de pagamento	, L/c, t/t
Habilidade da fonte	4.000.000 PCes um o ano

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

Detalhes do produto

Dissipação

¥0.0040

Tensão de suporte

1.5ur ● 1min

Resistência ao isolamento

≧ 1,0 × 106mΩ

Dimensão (mm)

65*15*19*12*5

Destacar

Condensador cerâmico de alta tensão de 20 kV

Capacitor cerâmico de 10000pF 65x15mm

Capacitor de alta tensão com garantia

Deixe um recado

Descrição de produto

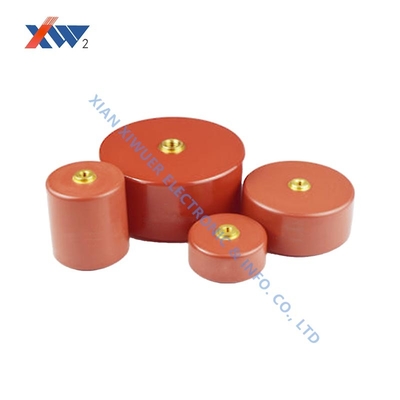

Capacitor Cerâmico de Alta Tensão 20kV 10000pF

Os capacitores cerâmicos de ultra-alta tensão são componentes essenciais para aplicações industriais especializadas, oferecendo alta tensão de resistência, baixa perda e desempenho excepcional em cenários de alta corrente de pico e descarga de pulso rápido.

Principais Aplicações

Equipamentos de energia de pulso e laser
Sistemas de imagem médica
Máquinas de processamento industrial
Transmissão de energia e infraestrutura energética
Pesquisa científica e aplicações industriais especializadas

Especificações Técnicas

Nº	Especificação	Dissipação	Tensão de Resistência	Resistência de Isolamento	Dimensões (mm)
1	20kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5
11	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:30 \| L:34 \| D:12 \| M:4
12	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:32 \| H:27 \| L:31 \| D:16 \| M:5
13	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:31 \| L:35 \| D:16 \| M:5
14	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:31 \| L:34 \| D:12 \| M:5
15	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:32 \| L:35 \| D:16 \| M:5
16	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:54 \| L:58 \| D:12 \| M:5
17	100kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:51 \| H:32 \| L:35 \| D:16 \| M:5
18	100kV-1500pF(Tipo Isolador)	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:68 \| H:36 \| L:40 \| D:16 \| M:5
19	150kV-820pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:95 \| L:100 \| D:12 \| M:5
20	200kV-600pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:90 \| L:94 \| D:16 \| M:5

Diretrizes de Seleção

Os capacitores cerâmicos de alta tensão exigem seleção e manuseio cuidadosos. Considere estes fatores críticos:

Margem de Tensão: A tensão de operação deve estar significativamente abaixo da tensão nominal, levando em consideração as condições de pico de pulso
Gerenciamento Térmico: A dissipação de calor adequada é essencial para aplicações de alta frequência/alta corrente
Características de Frequência: O desempenho varia de acordo com o material dielétrico - consulte as especificações detalhadas
Conformidade de Segurança: Todo o projeto, instalação e operação devem seguir rigorosamente os regulamentos de segurança por pessoal qualificado
