Capacitor cerâmico de alta tensão 20kV 2000pF

Name: Capacitor cerâmico de alta tensão 20kV 2000pF
Brand: XIAN XIWUER ELECTRONIC AND INFO. CO., LTD
SKU: 20kv-2000pf
Price: Negociável USD
Availability: InStock

Marca:	XIWUER
Número do modelo:	20kv-2000pf
MOQ:	1 peça
Preço:	Negociável
Condições de pagamento:	L/c, t/t
Capacidade de fornecimento:	4.000.000 PCes um o ano

Detail Information

Descrição do produto

Detail Information

Lugar de origem:

XIAN, SHANNXI CHINA

Certificação:

ISO9001,ISO14001,OHSAS18001

Dissipação:

¥0.0040

Tensão de suporte:

1.5ur ● 1min

Resistência ao isolamento:

≧ 1,0 × 105mΩ

Dimensão (mm):

45*19*23*12*5

Detalhes da embalagem:

Carton

Habilidade da fonte:

4.000.000 PCes um o ano

Destacar:

Condensador cerâmico de alta tensão de 20 kV

Capacitor do tipo maçaneta de 2000pF

Capacitor de alta tensão 45x19mm

Descrição do produto

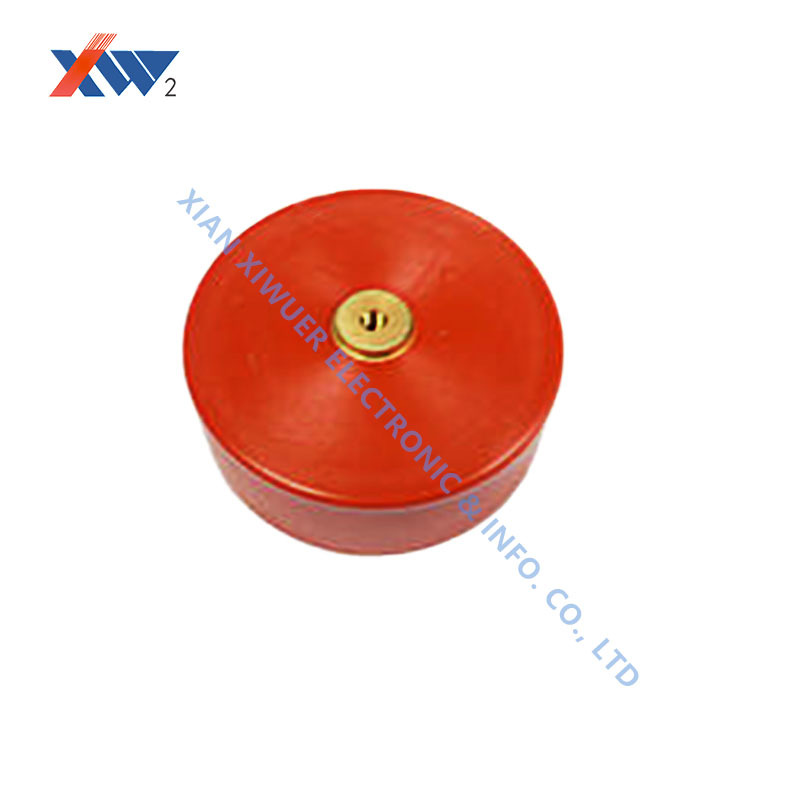

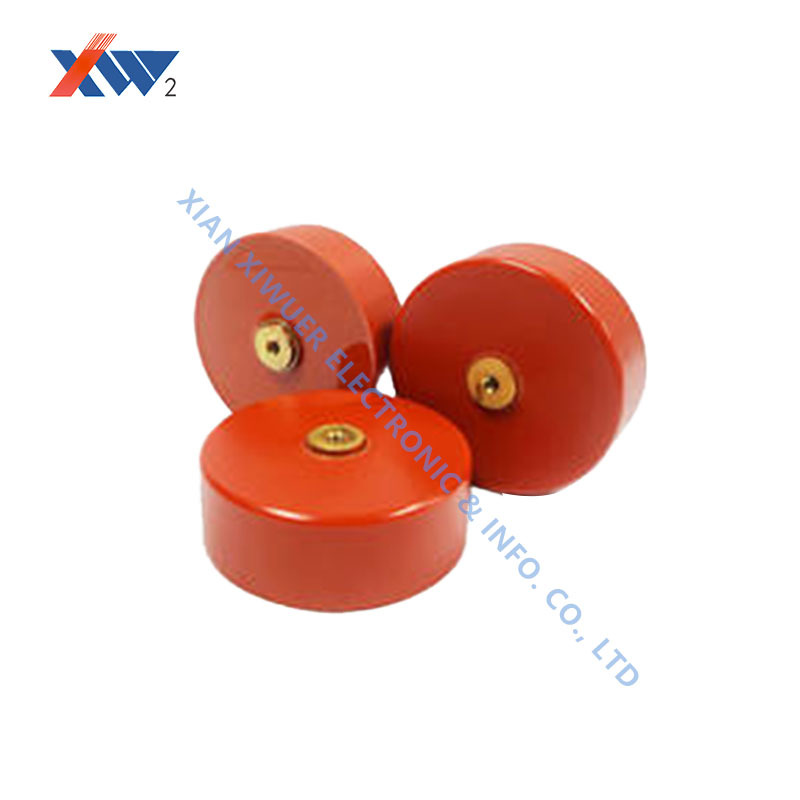

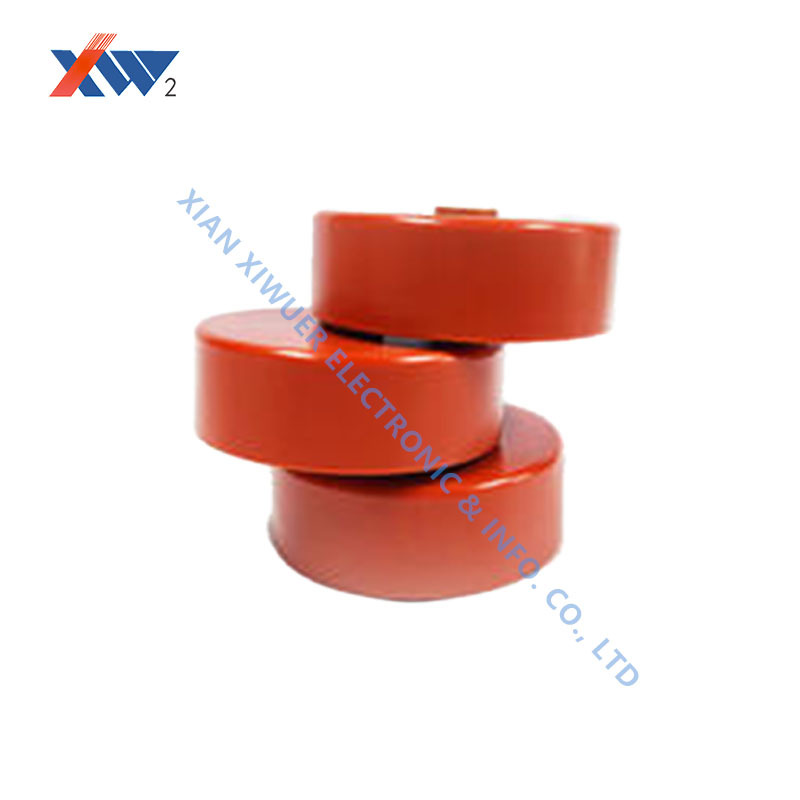

Capacitor Cerâmico de Alta Tensão 20kV-2000pF

Visão Geral do Produto

Os capacitores cerâmicos de ultra-alta tensão são componentes essenciais para aplicações industriais especializadas, oferecendo alta tensão de resistência, baixa perda e desempenho excepcional em cenários de alta corrente de pico e descarga de pulso rápido.

Principais Aplicações

Equipamentos de energia de pulso e laser
Sistemas de imagem médica
Máquinas de processamento industrial
Transmissão de energia e infraestrutura energética
Pesquisa científica e aplicações industriais especializadas

Especificações Técnicas

Nº	Especificação	Dissipação	Tensão de Resistência	Resistência de Isolamento	Dimensões (mm)
1	20kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5
11	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:30 \| L:34 \| D:12 \| M:4
12	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:32 \| H:27 \| L:31 \| D:16 \| M:5
13	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:31 \| L:35 \| D:16 \| M:5
14	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:31 \| L:34 \| D:12 \| M:5
15	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:32 \| L:35 \| D:16 \| M:5
16	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:54 \| L:58 \| D:12 \| M:5
17	100kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:51 \| H:32 \| L:35 \| D:16 \| M:5
18	100kV-1500pF(Tipo Isolador)	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:68 \| H:36 \| L:40 \| D:16 \| M:5
19	150kV-820pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:95 \| L:100 \| D:12 \| M:5
20	200kV-600pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:90 \| L:94 \| D:16 \| M:5

Diretrizes de Seleção

Capacitores cerâmicos de alta tensão exigem seleção e manuseio cuidadosos. Considere estes fatores críticos:

Margem de Tensão: A tensão de operação deve estar significativamente abaixo da tensão nominal, levando em consideração as condições de pico de pulso
Gerenciamento Térmico: A dissipação de calor adequada é essencial para aplicações de alta frequência/alta corrente
Características de Frequência: O desempenho varia de acordo com o material dielétrico - consulte as especificações detalhadas
Conformidade de Segurança: Todo o projeto, instalação e operação devem seguir rigorosamente os regulamentos de segurança por pessoal qualificado

Certificações de Produto
