Haste central cerâmica de capacitor de alta tensão de 40,5 kV 10pF Tensão suportável 115kVAC/5min Impulso de raio kV1.2/5μs 185
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tensão Nominal | 40.5kV | Capacidade nominal ((pF) | 10 |
|---|---|---|---|
| Intervalo de capacidade nominal Frequência de ensaio1kHz+20%Voltão de ensaio1V+0,2V | 8.5~11.5 | Tensão Suportável (No óleo isolante) | 115kVAc/5min |
| Descarga parcial | 44.5kVAC≤5pC | Impulso de raio kV1.2/5μs | 185 |
| Destacar | Haste central de capacitor cerâmico 10pF,Haste central de capacitor cerâmico 115kVAC,Haste central de capacitor cerâmico |
||
Descrição de produto

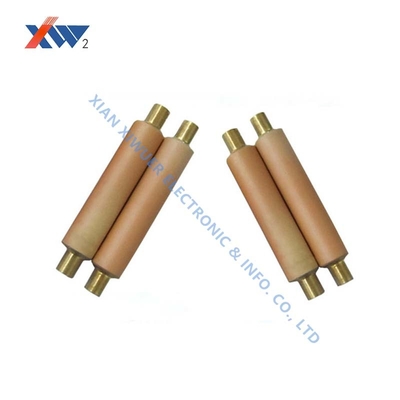

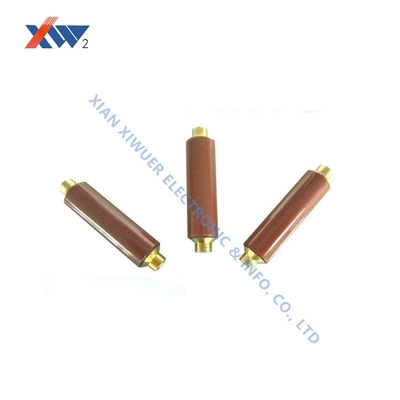

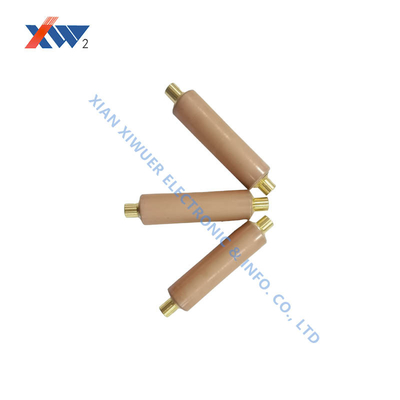

Capacitor de cerâmica de alta tensão haste 40.5kv 10pf
Especificações técnicas
| Atributo | Valor |
|---|---|
| Tensão nominal | 40,5kV |
| Capacitância nominal (PF) | 10 |
| Faixa de capacitância nominal (frequência de teste: 1kHz ± 20%, tensão de teste: 1V ± 0,2V) | 8.5 ~ 11.5 |
| Suportar tensão (em óleo isolante) | 115kvac/5min |
| Descarga parcial | 44.5kvac ≤5pc |
| Lightning Impulse KV 1.2/5μs | 185 |
Principais recursos
- Tensão nominal: 40.5kvac
- Capacitância nominal: 10pf
- Faixa de capacitância: 8,5 ~ 11.5pf
- Resistir tensão: 115kvac/5min no óleo isolante
- Descarga parcial: ≤5pc a 44,5kvac
- Lightning Impulse: 185kV (1,2/5μs)
Áreas de aplicação
Interruptor de vácuo (núcleo do disjuntor)
As hastes de núcleo de cerâmica metalizadas (à base de alumina) fabricam cavidades de interruptor de vácuo, fornecendo vedações herméticas e isolamento elétrico para interrupção de corrente de alta tensão. As aplicações incluem disjuntores de mineração e sistemas de proteção ao gerador.
Dispositivo de exibição ao vivo
Utilizado em sistemas de energia de 10kv-40.5kv para fornecer indicação em tempo real do status do condutor de alta tensão, disjuntores (SF6 e tipos de vácuo), prisioneiros de raios e transformadores de instrumentos, garantindo a segurança do operador.
Parâmetros típicos: Capacitância varia 10pf-230pf (por exemplo, 90pf a 24kV), com tensão de resistência de 68kV (frequência de potência) e 125kV (impulso de raios).
Aplicações de ambiente severo
Equipamento industrial de alta temperatura: suporta e isola os fornos e aquecedores elétricos, temperaturas que suportam 1000 ° C sem deformação.
Sistemas de proteção contra corrosão: vedações de válvula e bomba em equipamentos petroquímicos resistem à corrosão ácida, álcali e sal.
Equipamento médico e semicondutor: alimentação de cerâmica para dispositivos implantáveis (por exemplo, marcapasso) e componentes de alimentação de sinal elétrico em câmaras de vácuo para fabricação de chips.
Instruções de uso
- Descarga parcial ≤5pc a 1,1 vezes a tensão classificada (a menos que especificado de outra forma)
- Está em conformidade com DL/T538-2006 (dispositivo de indicação de presença de alta tensão)
- Dimensões personalizadas disponíveis mediante solicitação
- Proteger de danos, umidade e contaminação
- Cumpra JBT10305-2001 (Condições técnicas para o isolador pós-isolador de material orgânico em equipamento de alta tensão de 3,6kv-40.5kv)
- Para áreas abaixo de 100 metros ou áreas de alta altitude, especifique nas notas de ordem
