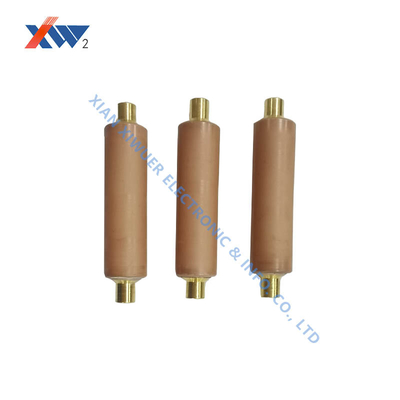

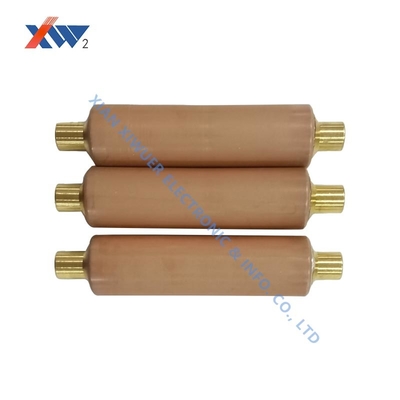

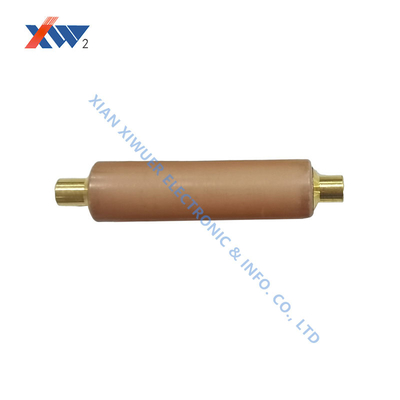

Capacitância Nominal 200pF Capacitor Cerâmico de Alta Tensão Haste Central 24kV para Impulso de Raio 125kV1.2/5μs
Detalhes do produto
| Tensão Nominal | 24KV | Capacidade nominal ((pF) | 200 |
|---|---|---|---|
| Intervalo de capacidade nominal Frequência de ensaio1kHz+20%Voltão de ensaio1V+0,2V | 180 ~ 220 | Tensão Suportável (No óleo isolante) | 70kVAc/5min |
| Descarga parcial | 26,4kVAC≤5pC | Impulso de raio kV1.2/5μs | 125 |
| Destacar | Capacitor de Alta Tensão com Capacitância Nominal de 200pF,Capacitor cerâmico de alta tensão de 24 KV,Capacitor Cerâmico de Alta Tensão 125kV |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Descrição de produto
Rodas do núcleo do condensador cerâmico de alta tensão 24kV 200 ((400/500) pF
Especificações do produto
| Atributo | Valor |
|---|---|
| Voltagem nominal | 24 kV |
| Capacidade nominal (pF) | 200 |
| Intervalo de capacitância nominal (Frequência de ensaio: 1kHz±20%, Tensão de ensaio: 1V±0,2V) | 180 ~ 220 |
| Resistir à tensão (no óleo isolante) | 70 kV AC/5min |
| Descarga parcial | 26.4kV AC ≤ 5pC |
| Impulso elétrico (kV 1,2/5μs) | 125 |
Características fundamentais
- Rodas de núcleo de condensadores cerâmicos de alta tensão com classificação AC de 24 kV
- Capacidade nominal de 200 pF (disponíveis opções para 400 pF/500 pF)
- Resiste a 70 kV AC durante 5 minutos no óleo isolante
- Baixa descarga parcial (≤ 5 pC a 26,4 kV AC)
- Excelente resistência a pulsos de relâmpago (125kV 1,2/5μs)
Áreas de aplicação
Interruptor de vácuo (núcleo do disjuntor):As hastes de núcleo cerâmico metalizadas (baseadas em alumina) são usadas para fabricar cavidades de interruptor de vácuo, fornecendo vedação hermética e isolamento elétrico para interrupção de corrente de alta tensão.Aplicações incluem disjuntores de mineração e sistemas de proteção de geradores.
Dispositivo de exibição em tempo real:Utilizado em sistemas de energia de 10 kV a 40,5 kV para fornecer indicação em tempo real do estado do condutor de alta tensão, disjuntores (SF6 e tipos de vácuo), detectores de relâmpagos ou transformadores de instrumentos,assegurar a segurança dos operadores.
Parâmetros típicos: a capacitância varia de 10 pF a 230 pF (por exemplo, 90 pF a 24 kV), com tensão resistente de 68 kV (frequência de potência) e 125 kV (impulso de raio).
Instruções de utilização
- Descarga parcial não superior a 5 pC a 1,1 vezes a tensão nominal, salvo especificação em contrário
- Cumprir a norma DL/T538-2006 (Dispositivo de indicação de presença de alta tensão)
- Dimensões personalizadas disponíveis de acordo com as exigências do cliente
- É necessária uma atenção especial para evitar danos ao produto, umidade e contaminação
- Cumprir a norma JB/T10305-2001 (Condições técnicas para pós-isolador de material orgânico em equipamentos de alta tensão de 3,6 kV a 40,5 kV)
- Para as instalações a menos de 100 metros ou em zonas de grande altitude, especificar nas notas de ordem
