Rodão do núcleo do condensador cerâmico de alta tensão com descarga parcial de 26,4 kV e 70 kVAC/5min Resistir à tensão no óleo isolante

Lugar de origem XIAN, CHINA
Marca XIWUER
Certificação ISO9001,ISO14001,ISO45001
Número do modelo 24kv 150pF
Quantidade de ordem mínima 1
Preço Negociável
Detalhes da embalagem Cartão
Tempo de entrega 5-7 dias
Termos de pagamento L/C,T/T
Habilidade da fonte 8.000.000 um o ano

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tensão Nominal 24KV Capacidade nominal ((pF) 150
Intervalo de capacidade nominal Frequência de ensaio1kHz+20%Voltão de ensaio1V+0,2V 125~180 Tensão Suportável (No óleo isolante) 70kVAc/5min
Descarga parcial 26,4kVAC≤5pC Impulso de raio kV1.2/5μs 125
Destacar

70 kVAC/5min Condensador cerâmico

,

Capacitor cerâmico de óleo isolante

,

26Capacitor cerâmico de descarga parcial de.4 kV

Deixe um recado
Descrição de produto

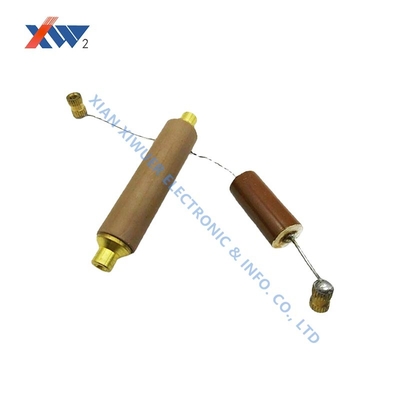

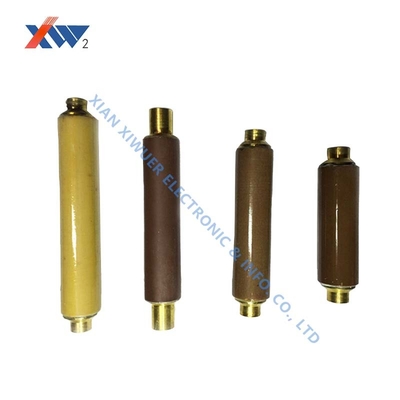

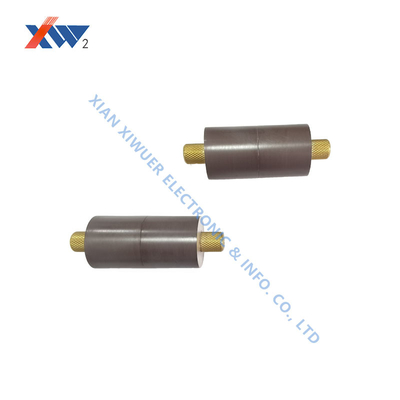

Rodas do núcleo do condensador cerâmico de alta tensão 24kV 150pF
Especificações técnicas
Atributo Valor
Voltagem nominal 24 kV 150 pF
Capacidade nominal (pF) 150
Intervalo de capacidade nominal
(Frequência de ensaio: 1kHz±20%, Tensão de ensaio: 1V±0,2V)
125~180
Resistir à tensão (no óleo isolante) 70kVAC/5min
Descarga parcial 26.4kVAC ≤ 5pC
Impulso elétrico kV 1,2/5μs 125
Características fundamentais
  • Voltagem nominal: 24 kVAC
  • Capacidade nominal: 150 pF
  • Intervalo de capacitância: 125~180pF (a 1kHz±20%, 1V±0,2V)
  • Resistir Tensão: 70 kVAC durante 5 minutos no óleo isolante
  • Descarga parcial: ≤ 5 pC a 26,4 kVAC
  • Impulso elétrico: 125 kV (1.2/5μs)
Áreas de aplicação

Interruptor de vácuo (núcleo do disjuntor):As hastes de núcleo cerâmico metalizadas (baseadas em alumina) são usadas para fabricar cavidades de interruptor de vácuo, fornecendo vedação hermética e isolamento elétrico para interrupção de corrente de alta tensão.Aplicações incluem disjuntores de mineração e sistemas de proteção de geradores.

Dispositivo de exibição em tempo real:Utilizado em sistemas de energia de 10 kV a 40,5 kV para fornecer indicação em tempo real do estado do condutor de alta tensão, disjuntores (SF6 e tipos de vácuo), detectores de relâmpagos e transformadores de instrumentos,assegurar a segurança dos operadores.

Parâmetros típicos:A capacitância varia de 10pF-230pF (por exemplo, 90pF a 24kV), com tensão de resistência de 68kV (frequência de potência) e 125kV (impulso de raio).

Instruções de utilização
  • Descarga parcial não superior a 5 pC a 1,1 vezes a tensão nominal, salvo especificação em contrário
  • Cumprir a norma DL/T538-2006 (Dispositivo de indicação de presença de alta tensão)
  • Dimensões personalizadas disponíveis mediante pedido
  • É necessário cuidado especial para evitar danos, umidade e contaminação
  • Cumprir a norma JB/T10305-2001 (Condições técnicas para pós-isolador de material orgânico em equipamentos de alta tensão de 3,6 kV a 40,5 kV)
Para as instalações situadas a menos de 100 metros de altitude ou em zonas de grande altitude, especificar nas notas de ordem.
