24 kV condensador cerâmico de alta tensão com uma capacidade nominal de 80 pF

Name: 24 kV condensador cerâmico de alta tensão com uma capacidade nominal de 80 pF
Brand: XIAN XIWUER ELECTRONIC AND INFO. CO., LTD
SKU: 24kv 80pF
Price: Negociável USD
Availability: InStock

Marca:	XIWUER
Número do modelo:	24kv 80pF
MOQ:	1
Preço:	Negociável
Condições de pagamento:	L/C,T/T
Capacidade de fornecimento:	8.000.000 um o ano

Detail Information

Descrição do produto

Detail Information

Lugar de origem:

XIAN, CHINA

Certificação:

ISO9001,ISO14001,ISO45001

Tensão Nominal:

24kv 80pF

Capacidade nominal ((pF):

80pF

Faixa de Capacitância NominalFrequência de Teste: 1kHz +20%Tensão de Teste: 1V +0.2V:

70~90

Tensão Suportável (No óleo isolante):

70kVAc/5min

Descarga parcial:

26,4kVCA≤10pC

Impulso de raio kV1.2/5μs:

125

Detalhes da embalagem:

Cartão

Habilidade da fonte:

8.000.000 um o ano

Destacar:

Rodas de núcleo de condensadores cerâmicos de 24 kV

Rodas de núcleo de condensadores cerâmicos de 80 pF

Rodas do núcleo do condensador cerâmico de alta tensão

Descrição do produto

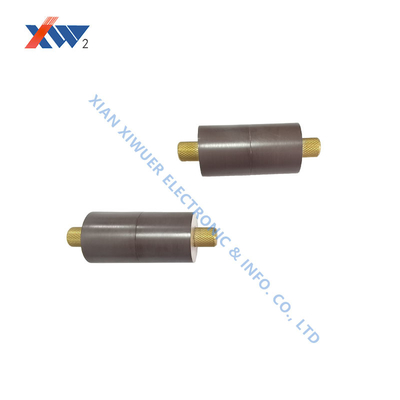

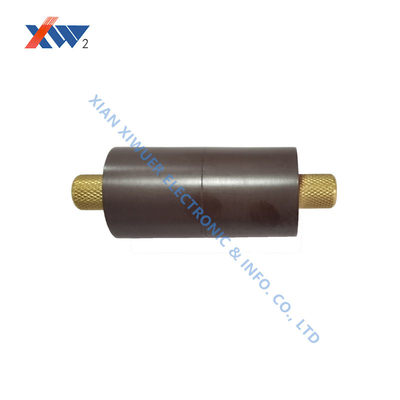

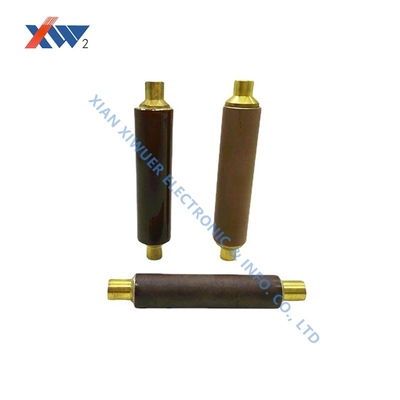

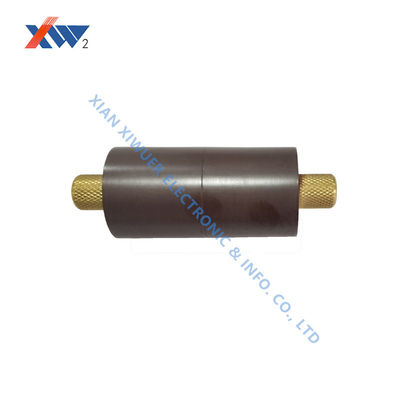

Haste de Núcleo de Capacitor Cerâmico de Alta Tensão 24kV 80pF

Especificações Técnicas

Atributo	Valor
Tensão Nominal	24kV 80pF
Capacitância Nominal (pF)	80pF
Faixa de Capacitância Nominal Frequência de Teste: 1kHz ±20% Tensão de Teste: 1V ±0.2V	70~90
Tensão de Suporte (Em óleo isolante)	70kVAC/5min
Descarga Parcial	26.4kVAC ≤10pC
Impulso de Raio kV 1.2/5μs	125

Principais Características

Tensão Nominal: 24kVAC
Capacitância Nominal: 80pF
Faixa de Capacitância: 70~90pF na frequência de teste de 1kHz
Tensão de Suporte: 70kVAC por 5 minutos em óleo isolante
Descarga Parcial: ≤10pC a 26.4kVAC
Impulso de Raio: 125kV (1.2/5μs)

Áreas de Aplicação

Interruptor a Vácuo (Núcleo de Disjuntor): Hastes de núcleo cerâmico metalizadas (à base de alumina) fabricam cavidades de interruptores a vácuo, fornecendo vedações herméticas e isolamento elétrico para interrupção de corrente de alta tensão. As aplicações incluem disjuntores de mineração e sistemas de proteção de geradores.

Dispositivo de Exibição ao Vivo: Usado em sistemas de energia de 10kV-40.5kV para fornecer indicação em tempo real do status do condutor de alta tensão, disjuntores (tipos SF6 e a vácuo), para-raios ou transformadores de instrumentos, garantindo a segurança do operador.

Parâmetros Típicos: Faixas de capacitância de 10pF-230pF (por exemplo, 90pF a 24kV), com tensão de suporte de 68kV (frequência de energia) e 125kV (impulso de raio).

Instruções de Uso

A descarga parcial não deve exceder 5pC a 1,1 vezes a tensão nominal, a menos que especificado de outra forma. Está em conformidade com a norma DL/T538-2006 (Dispositivo de Indicação de Presença de Alta Tensão).

As dimensões podem ser personalizadas de acordo com os requisitos do cliente. Cuidados especiais devem ser tomados para evitar danos ao produto, exposição à umidade e contaminação.

Está em conformidade com a norma JB/T10305-2001 (Condições técnicas para isolador de poste de material orgânico em equipamentos de alta tensão de 3,6kV-40,5kV). Para instalações abaixo de 100 metros ou em áreas de alta altitude, especifique nas notas do pedido.
