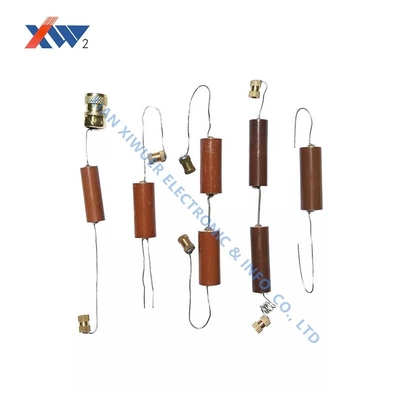

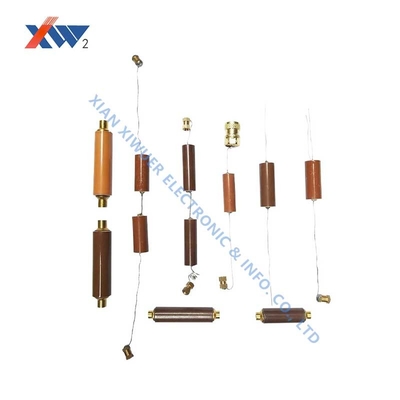

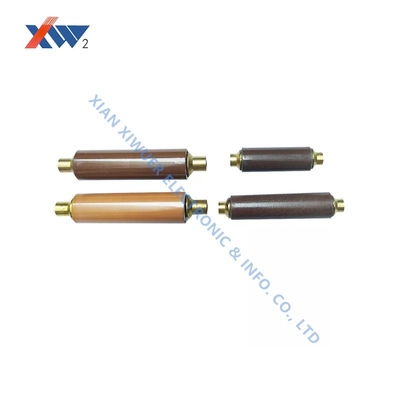

24kV 50pF Alta Tensão Capacitor Cerâmico Rod Core
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Rated Voltage | 24kv 50pF | Nominal Capacitance(pF) | 50pF |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency1kHz+20%TestVoltage | 1V+0.2V:45~50 | Withstand Voltage(In the insulating oil) | 70kVAC/5min |
| Partial Discharge | 26.4kVAC≤10pC | Lightning Impulse kV1.2/5μs | 125 |
| Destacar | Capacitor cerâmico de alta tensão de 24 KV,Haste de núcleo de capacitor cerâmico de 50pF,Capacitor de alta tensão com garantia |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Descrição de produto
Rodas de núcleo de condensadores cerâmicos de alta tensão 24kV 50pF
Especificações técnicas
| Atributo | Valor |
|---|---|
| Voltagem nominal | 24 kV 50 pF |
| Capacidade nominal (pF) | 50 pF |
| Intervalo de capacidade nominal Frequência de ensaio: 1 kHz+20% Tensão de ensaio |
1V+0,2V:45~50 |
| Resistir à tensão (no óleo isolante) | 70kVAC/5min |
| Descarga parcial | 26.4kVAC≤10pC |
| Impulso elétrico kV1.2/5μs | 125 |
Características fundamentais
- Voltagem nominal: 24 kVAC
- Capacidade nominal: 50 pF
- Intervalo de capacitância nominal: 45 a 50 a 1 kHz + 20% de frequência de ensaio
- Resistência à tensão: 70kVAC/5min no óleo isolante
- Descarga parcial: ≤ 10 pC a 26,4 kVAC
- Impulso elétrico: 125 kV (1.2/5μs)
Áreas de aplicação
Interruptor de vácuo (núcleo do disjuntor):As hastes de núcleo cerâmico metalizadas (baseadas em alumina) são usadas para fabricar cavidades de interruptor de vácuo, fornecendo vedação hermética e isolamento elétrico para interrupção de corrente de alta tensão.Aplicações incluem disjuntores de mineração e sistemas de proteção de geradores.
Dispositivo de exibição em tempo real:Utilizado em sistemas de energia de 10 kV a 40,5 kV para fornecer indicação em tempo real do estado do condutor de alta tensão, disjuntores (SF6 e tipos de vácuo), detectores de relâmpagos e transformadores de instrumentos,assegurar a segurança dos operadores.
Parâmetros típicos:A capacitância varia de 10pF-230pF (por exemplo, 90pF a 24kV), com tensão de resistência de 68kV (frequência de potência) e 125kV (impulso de raio).
Instruções de utilização
- Descarga parcial não superior a 5 pC a 1,1 vezes a tensão nominal, salvo especificação em contrário
- Cumprir a norma DL/T538-2006 (Dispositivo de indicação de presença de alta tensão)
- Dimensões personalizadas disponíveis mediante pedido
- Proteger o produto contra danos, umidade e contaminação
- Cumprir a norma JBT10305-2001 (Condições técnicas para pós-isolador de material orgânico em equipamentos de alta tensão de 3,6 kV a 40,5 kV)
Para as instalações a menos de 100 metros ou em zonas de grande altitude, especificar nas notas de ordem.
