Haste central do capacitor cerâmico de alta tensão de 12kVAC 300pF
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Rated Voltage | 12kVAC | Nominal Capacitance(pF) | 300 |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency 1kHz+20%TestVoltage1V+0.2V | 270~330 | Withstand Voltage(In the insulating oil) | 52kVAC/5min |
| Partial Discharge | 13.2kVAC≤10pC | Lightning Impulse kV1.2/5μs | 75 |
| Destacar | Capacitor cerâmico de alta tensão de 12 kVAC,Rodas de núcleo de condensadores de cerâmica de 300 pF,Capacitor de alta tensão com garantia |
||
Descrição de produto

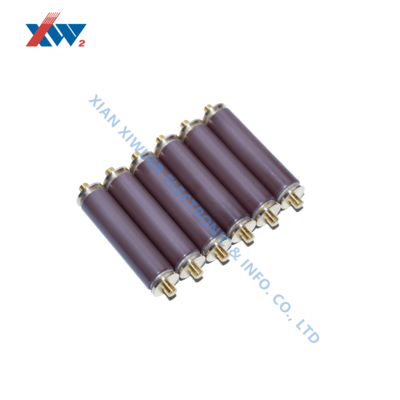

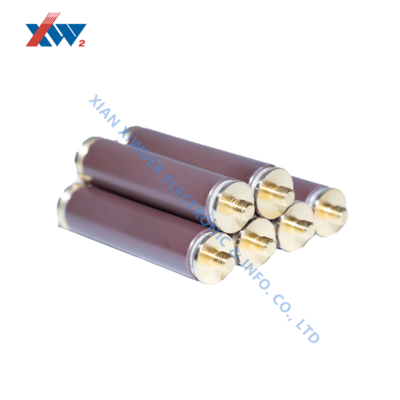

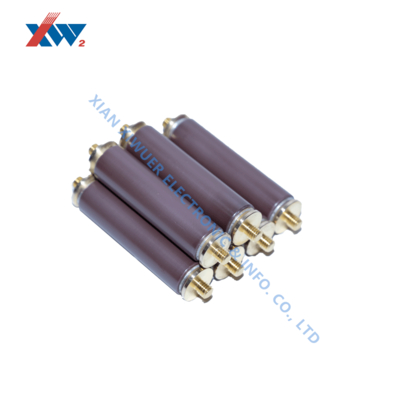

Haste Cerâmica de Alta Tensão 12kVAC 300pF
Especificações Técnicas
| Atributo | Valor |
|---|---|
| Tensão Nominal | 12kVAC |
| Capacitância Nominal (pF) | 300 |
| Faixa de Capacitância Nominal (Frequência de Teste 1kHz+20%, Tensão de Teste: 1V+0.2V) | 270~330 |
| Tensão Suportável (No óleo isolante) | 52kVAC/5min |
| Descarga Parcial | 13.2kVAC≤10pC |
| Impulso de Raio kV1.2/5μs | 75 |
Características do Produto
- Haste cerâmica de alta tensão com tensão nominal de 12kVAC e capacitância nominal de 300pF
- Ampla faixa de capacitância: 270~330pF nas condições de teste
- Excelente tensão suportável: 52kVAC/5min em óleo isolante
- Baixa descarga parcial: ≤10pC a 13.2kVAC
- Alta resistência a impulsos de raio: 75kV a 1.2/5μs
Áreas de Aplicação
Projetado para dispositivos de exibição ao vivo em sistemas de energia de 10kV-40.5kV, este capacitor fornece indicação em tempo real do status operacional de:
- Condutores de alta tensão
- Disjuntores (tipos SF6 e a vácuo)
- Pára-raios
- Transformadores de instrumentos
Garante a segurança do operador com parâmetros típicos, incluindo faixas de capacitância de 10pF-230pF (por exemplo, 90pF a 24kV), tensão suportável de 68kV (frequência de energia) e 125kV (impulso de raio).
Instruções de Instalação e Uso
DP não superior a 5pC a 1,1 vezes a tensão nominal sem instruções especiais. Em conformidade com a norma DL/T538-2006 (Dispositivo de Indicação de Presença de Alta Tensão).
As dimensões podem ser personalizadas de acordo com os requisitos do cliente.
Atenção especial necessária para evitar danos ao produto, exposição à umidade e contaminação.
Está em conformidade com a norma JBT10305-2001 (Condições técnicas para isolador de poste de material orgânico em equipamentos de alta tensão de 3,6kV-40,5kV).
Para instalações abaixo de 100 metros ou em áreas de alta altitude, especifique nas notas do pedido.
