Capacitores de maçanetas de portas de alta frequência de cerâmica de alta tensão Sistemas de aquecimento por indução

Capacitores e componentes de alta tensão, componentes de alta tensão//Capacitores de maçanetas

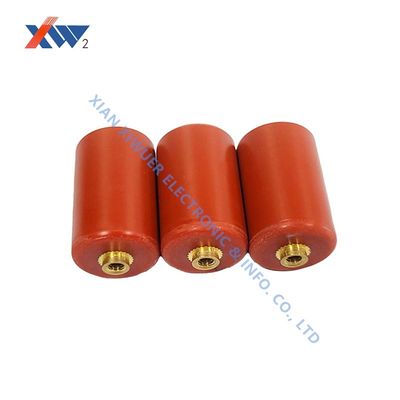

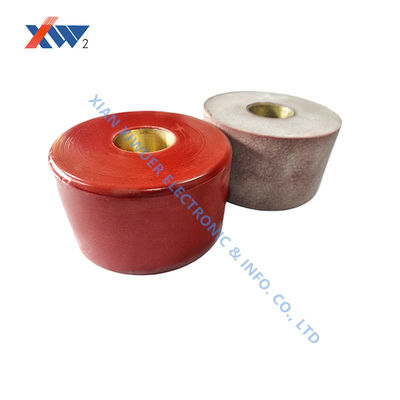

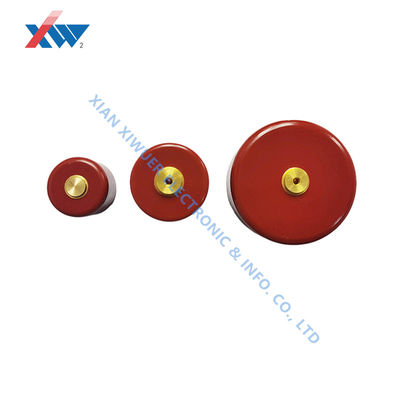

Estes condensadores cerâmicos de alta tensão são feitos de um dielétrico cerâmico e são então encapsulados em resina epóxi.com uma profundidade de rosca de 4 mm.

With capacitance values starting at 280pF (A picofarad ‘pF’ is one trillionth of a Farad) and then rising up to 8000pF and DC (Direct Current) voltage ratings from 10kV to 50kV depending on the model chosen.

Como condensadores de alta potência, são concebidos para aplicações que requerem um baixo fator de dissipação e um pequeno coeficiente de tensão,possuem excelentes características de temperatura, baixa descarga parcial e grande capacidade.

O intervalo de temperatura de funcionamento dos condensadores é de -20 a +85°C, com um coeficiente de temperatura de -4700 ± 1000 ppm/°C.

A resistência de isolamento deve ser medida com 1000 V de corrente contínua no prazo de 60 ±5 segundos após o carregamento.

Algumas aplicações comuns são:
Laser a gás
Fontes de alimentação HV em CC
Aparelhos de detecção de relâmpagos
Sistemas de distribuição de tensão
Microscópios eletrônicos
Synchroscopes
Máquinas de revestimento eletrostático
