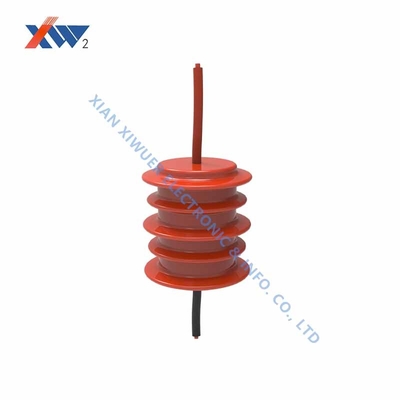

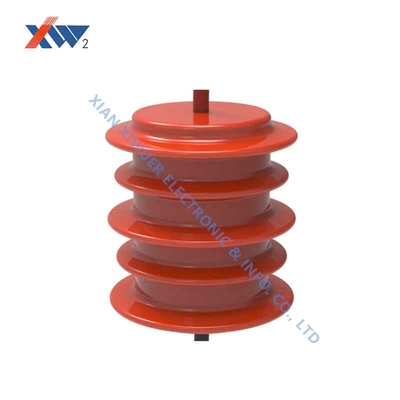

Do detector capacitivo da tensão do OEM 12KV transformador de medida do interruptor

Transformador de medida da sequência de fase de OEM/ODM 10KV/12KV usado em uns armários da grade do anel, interruptores

Introdução

O transformador capacitivo da medida e da proteção da tensão é um transformador eletrônico projetado de acordo com o princípio de capacidade que divide a tensão, que é amplamente utilizada nos conjuntos completos de equipamento tais como interruptores nas colunas 12KV, nos armários da grade do anel, nos interruptores, etc., a ser usada em função da medida da tensão da sequência de fase.

Parâmetros elétricos

• Precisão devariação da relação da tensão 8~12KV: 3P;

• Avaliação da relação da tensão da sequência de fase: 10/√3 QUILOVOLT /3.25/ √3 V

• Precisão devariação da relação da tensão 8~12KV: 0,5;

• Ambiental suporte a temperatura: -40 °C ~ °C +70;

• Frequência avaliado: 50HZ;

• Carga avaliado: 5.1MΏ;

• Tensão avaliado do sistema: 10KV/12KV;

• Descarga parcial: 5PC

• Suporte a tensão: C.A. 42KV por dois minutos;

• Choque do relâmpago: 75KV 15 vezes cada um;

• Frequência do poder: 48KV/1min

Princípios elétricos

1. Esta série de produtos é baseada no princípio de divisão capacitiva da tensão. Um grupo de capacitores é implantado em cada transformador ao mesmo tempo, e o transformador é usado medindo;
2. Combine os três transformadores junto como uma função de medida trifásica;
3. Segundo as indicações do esquema de circuito do produto, os A, Ub, Uc são medida trifásica, o capacitor de baixa voltagem foi construído no transformador, e a saída do sinal externo pode diretamente ser conectada (o fio protegido dois-núcleo, um núcleo está aterrando, e o outro é sinal. saída)

1. Diâmetro: 78mm; Altura: 120mm;
2. Lado de alta tensão da entrada: parafuso M8*8mm;
3. Lado da saída da baixa tensão: 1 parafusos aterrando e 2 de fixação: M10*12.5mm; Parafuso zero do sinal da sequência e da sequência de fase: M6*6mm; 4, profundidade derramada: 8.5mm
