Sensor de temperatura capacitivo da junção capacitiva sem fio do cabo do detector da tensão

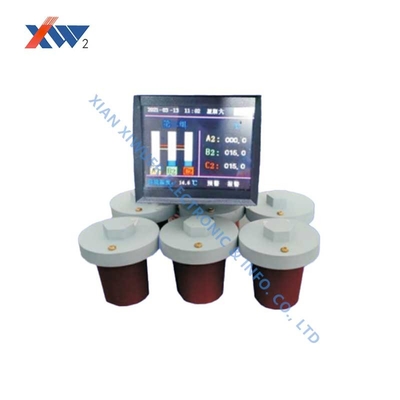

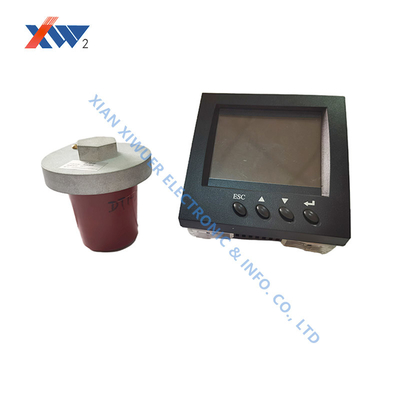

Dispositivo de medição sem fio da temperatura para Ring Network Cabinet

Introdução

No sistema de energia, a temperatura da junção elétrica é um parâmetro importante que expresse o funcionamento normal do equipamento preliminar. Especialmente para o ponto de contato da quebra do equipamento preliminar, devido à fabricação do equipamento, o envelhecimento do equipamento, e poluição ambiental, oxidação do contato e impacto do arco durante a operação fará com que a resistência de contato aumente. Os contatos aquecem-se frequentemente acima continuamente e a temperatura mantém a aumentação, enterrando perigos escondidos para o funcionamento seguro do equipamento. Se não encontrou a tempo, ele pode facilmente conduzir para atear fogo ou explosão, tendo por resultado os danos materiais enormes. De acordo com o relatório de acidente nacional da segurança de Electric Power, mais de 40% dos acidentes da energia elétrica que ocorrem em centrais elétricas em meu país cada ano são causados superaquecendo do equipamento elétrico de alta tensão. No artigo 11.7.2 de Major Grid Anti-Accident Measures de Estado Grade o Corporaçõ dezoito emitido pelo Estado Grade Corporaçõ, exige que “nas junções do switchgear, a peça de mineração do poder do disconnector (partes fundamentais: os contatos, prendendo os soquetes) etc.), especialmente durante a carga pesada ou a alta temperatura, reforçam a monitoração da elevação da temperatura do equipamento de funcionamento.”

Características

• Diretamente medida a temperatura do condutor interno da tomada refletir a temperatura do tempo real da junção do cabo.
• A aparência e as dimensões da tomada traseira original são exatamente a mesma, e a substituição é simples.
• Adote o poder da tensão que toma a tecnologia, nenhuma fonte da alimentação externa é necessário.
• Usando a faixa de frequência 433MHZ, transmissão sem fio, uma comunicação estável
• A função do anfitrião pode personalizar o modo de exposição, o porto de comunicação e o protocolo de comunicação

Aplicação

O dispositivo de medição sem fio da temperatura para a tomada do armário da rede de anel é usado para monitorar em linha a temperatura da cabeça de cabo de vários armários da rede de anel e caixas do ramo do cabo. De acordo com o valor real da temperatura do núcleo de cobre da tomada, o grau de superaquecimento do equipamento é determinado. Quando a temperatura excessiva ocorre, o sistema pode emitir uma indicação de alarme a tempo descobrir a tempo o problema escondido. É da grande importância para melhorar a confiança da operação comum do cabo, para reduzir o número de falhas, e reduz perdas da falha.

Parâmetros técnicos

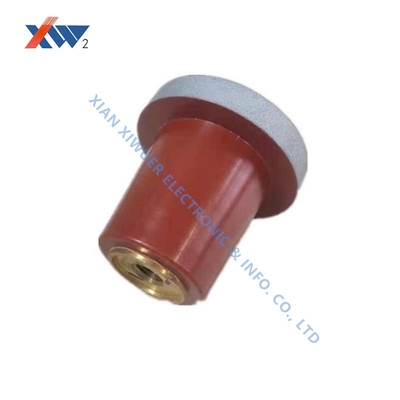

1. Sensor de medição da tomada da temperatura

• Escala da medida da temperatura: -40℃~+125℃
• Precisão da medida da temperatura: ±1℃ 20211007
• Método da medida da temperatura: tipo do contato
• Classe da proteção: IP68
• Faixa de frequência de trabalho: 433MHz
• Poder-tomando o método: poder-tomada da tensão
• Tensão de ligação: 8KV
• Enviando a frequência: <10s>
• Impulso de relâmpago: mais do que 95KV para suportar a tensão: 48KV/3min, descarga parcial normal: 20KV, menos do que 2PC

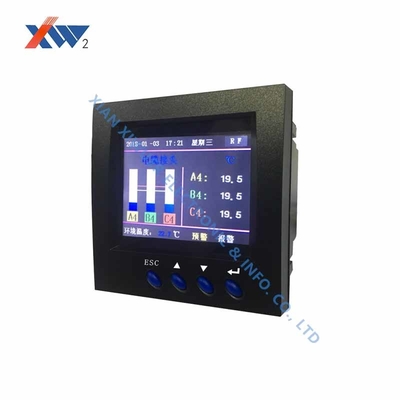

2. receptor sem fio da medida da temperatura

• Método da instalação: furo encaixado
• Escala da medida da temperatura: - Modo de exposição 40℃~+125℃: Tela da cor do LCD
• Saída do alarme: 1 (nó normalmente aberto, normalmente fechado) relação de comunicação: RS485
• Protocolo de comunicação: fonte de alimentação de trabalho (customizável) do modbus: AC/DC85~265V
• Consumo de potência da máquina inteira: <5w>
• Frequência sem fio de uma comunicação: 433MHZ
• Ambiente operacional: temperatura -25℃~+85℃, ≤ 95% da humidade relativa, nenhuma condensação
• Temperatura de armazenamento: -50℃-85℃
• Dimensões: 96mm×96mm×103mm
