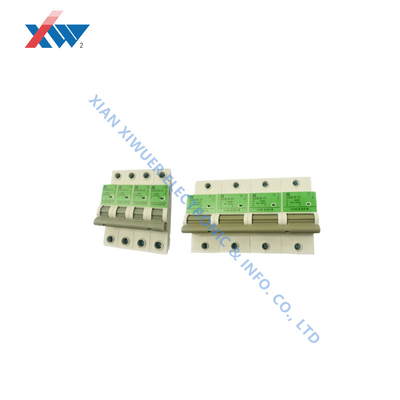

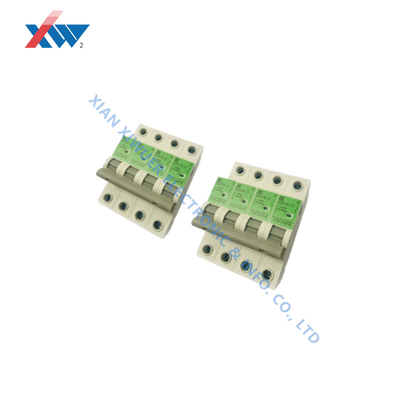

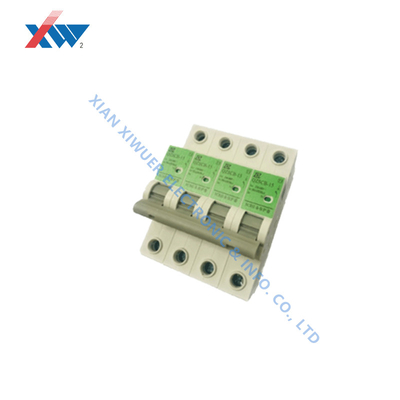

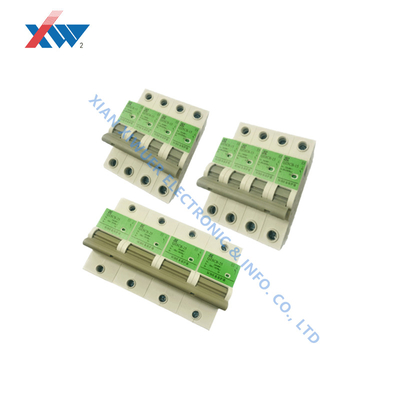

SCB 60kA dispositivo de proteção contra sobretensão interruptor de circuito fornece proteção de backup profissional para dispositivo de proteção contra raios
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nenhuma corrente de entrada de descarga | 80 kA (8/20 μs) | Tolerância de corrente sem descarga | 40 kA (8/20 μs) |
|---|---|---|---|
| Capacidade de quebra de corrente de curto-circuito de frequência de potência | 50 kA | Tensão de funcionamento Rated | 400 V |
| Tensão de isolação avaliado | 500 V | Número de poloneses | 1/2/3/4 |
| Destacar | Disjuntor do dispositivo de proteção contra sobretensões de 60 kA,Interruptor do dispositivo de proteção contra sobretensões do SCB |
||
Descrição de produto
SCB 60kA dispositivo de proteção contra sobretensão interruptor de circuito fornece proteção de backup profissional para dispositivo de proteção contra raios
Descrição
O princípio de funcionamento do protetor de reserva baseia-se nos seus componentes internos de protecção contra a sobrecorrência, tais como relés térmicos, disjuntores electrónicos, etc.Quando são detectadas condições de sobrecorrente ou curto-circuito, estes componentes responderão rapidamente e cortarão o circuito para proteger equipamentos e sistemas.
Características
-
O corpo do SCB está equipado com janelas indicadoras vermelhas e verdes para o estado de fechamento e abertura da alça
-
Instalação de trilhos de 35 mm, atendendo aos requisitos de instalação em todo o mundo.
Aplicação
É frequentemente utilizado em sistemas e equipamentos de energia críticos, como centros de dados e equipamentos médicos, para garantir que o equipamento não cause danos a outros equipamentos quando falha.
Parâmetro técnico
| Especificações | QZSCB -80 | QZSCB -100 | QZSCB- 15/25 | |
| Nenhuma corrente de entrada de descarga | 80 kA (8/20 μs) | 100 kA (8/20 μs) | 15kA / 25kA (10/ 350μs) | |
| Tolerância de corrente sem descarga |
40 kA (8/20) 80 kA (8/20) |
60 kA (8/20) 100 kA (8/20) |
T1/15kA largura 18 mm T1/25kA largura 36 mm |
|
| Capacidade de quebra de corrente de curto-circuito de frequência de potência Isc | 50 kA | 100kA | 50 kA/100 kA | |
| Símbolos eléctricos |  |
|||
| Voltagem de funcionamento nominal (UE) | 230/400 V | |||
| Voltagem de isolamento nominal (Ui) | 500 V | |||
| Frequência de funcionamento nominal (f) | 50/60 Hz | |||
| Valor corrente da viagem Io | 3 ± 1A | |||
| Número de postes | 1/2/3/4 | |||
| Classificação de protecção (panel frontal) | Proteção IP20 | |||
| Classe de protecção (terminal) | Proteção IP20 | |||
| Tipo de terminal | Blocos terminais de gaiolas | |||
| Capacidade de fiação | 2.5 ¢ 25 mm2(fios macios), 2,535 mm2(Fio duro) | |||
| Torque de aperto (Tn) | 3.5 N·m | |||
| Corrente de funcionamento máxima admissível do contacto remoto do sinal |
2A/250VAC, 11, 12 normalmente fechado / 11, 14 normalmente aberto (estado fechado) (S) |
|||
| Material de concha | PBT UL94V0 | |||
| Dimensões | 90×18×66,5 (nível: 1P) |
90 × 36 × 66 (Nível: 1P) |
T1/15kA largura 18 mm T1/25kA largura 36 mm |
|
| Temperatura de funcionamento |
Temperatura -40°C ∼70°C Umidade relativa: ≤ 95% (a 25°C) |
|||
| Temperatura de armazenamento |
Temperatura -40°C ∼70°C Umidade relativa: ≤ 95% (a 25°C) |
|||
| Relhas de instalação | En60715 (35 mm) | |||
| Instalação | Qualquer posição horizontal ou vertical | |||
| Método de entrada de fios | Entrada de fio tanto de cima como de baixo | |||
Dimensão
Diagrama de circuito
