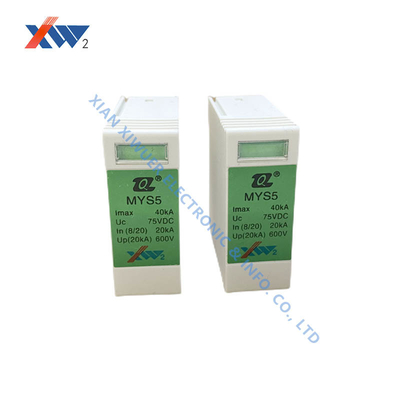

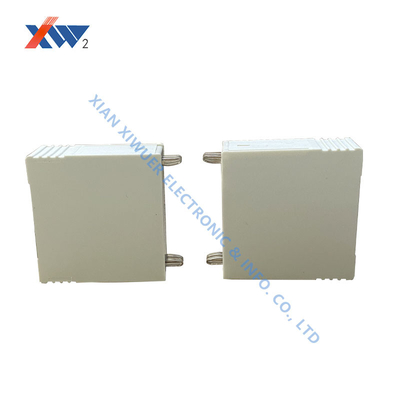

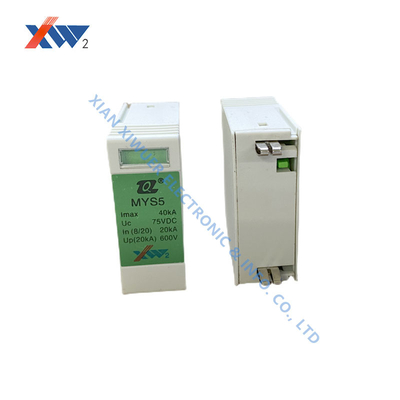

SPD MYS5 40kA 75V Dispositivo de protecção contra sobretensões IP20 Para protecção da energia de comunicação Sistema de corrente contínua 48V
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tensão de funcionamento máxima contínua, Uc | 75VAC | Corrente nominal de descarga de onda de entrada e forma de onda de ensaio | 15KA |
|---|---|---|---|
| Nível de proteção Up com In | 500 V | Tempo de resposta ta | 25ns |
| Fusível de reserva | 16A | Grau de protecção em conformidade com a IEC 529/EN 60529 | Proteção IP20 |
| Destacar | Dispositivo de proteção contra ondas de energia de comunicação,Dispositivo de protecção contra sobretensões IP20,Dispositivo de protecção contra sobretensões de 48 V |
||
Descrição de produto
SPD MYS5 40kA Dispositivo de protecção contra sobretensões de 75 V IP20 para protecção do sistema de corrente contínua de potência de comunicação de 48 V
Descrição
O protetor contra raios MYS5-75/15 de fonte de alimentação é usado principalmente para a proteção do sistema de energia de comunicação de 48V DC. Ele tem grande capacidade de absorção de energia e baixa tensão limite;Qualquer módulo pode ser substituído no estado térmicoDispositivos de monitorização e isolamento duplos de fusível térmico e fusível de corrente; equipados com um terminal de alarme de monitorização remota; a janela vermelha indica o estado de falha.
Características
- Grande capacidade de absorção de energia
- Voltagem limite baixa
- Equipado com um terminal de alarme de monitorização remota
Aplicação
O protetor contra raios MYS5-75VAC/15kA de alimentação é usado principalmente para a proteção do sistema de comunicação de potência 48V DC.
Parâmetro técnico
|
Classe IEC/Classe VDE/Classe EN (Categoria CEI/Classe de requisitos VDE/tipo EN) |
Classe C | ||||
| 标称电压Un (Tensão nominal Un) | 48VDC | ||||
|
额定电压/最大持续运行电压Uc (Tensão nominal de retenção /Tensão máxima de funcionamento contínua, Uc) |
75VAC | ||||
|
雷击测试 (Teste de descarga de descarga de retenção) |
额定放电电流In ((8/20) (Corrente nominal de descarga de onda de entrada e forma de onda de ensaio) |
15kA | |||
|
II类试验用最大放电电流Imax ((8/20) (Corrente de descarga máxima para a classe II e a forma de onda de ensaio) |
40 kA | ||||
| Nível de proteção de entrada (up with in) | 500 V | ||||
| 响应时间 (Tempo de resposta) | 25 ns | ||||
| Maximum back-up protection strength (Fusível de segurança/disjuntor) | 16A | ||||
| 无后备保护条件下的续流遮断能力 ((Controlar a tensão de curto-circuito sem fusível/interruptor de reserva) | - Não. | ||||
| 绝缘外?? 材料品牌及规格 (tipo de caixa de isolamento) | 420SE0 | ||||
| 阻燃等级 ((Classe de inflamabilidade em conformidade com a UL94) | V0 | ||||
| 防护等级 ((Grado de protecção em conformidade com a IEC 529/EN 60529) | Proteção IP20 | ||||
| 安规认证类型及证书编号 ((Approvas)) |
O número de veículos aéreos CE N8A171164272015 |
||||
| 测试标准 ((Normas de ensaio) | EN 61643-11 | ||||
|
装配 (instalação) |
安装支架 (bracket de instalação) | Trilho padrão de 35 mm | |||
| Instalação de um condutor | 4 ̊35 mm2 | ||||
| 螺孔类型 ((Fio) | M5/M2 | ||||
| 扭矩 (torque) | 4.5Nm/0.25Nm | ||||
| 遥信触点类型 ((Remote ind. contato) | |||||
|
端子性能 Dados de contacto) |
Pressão de trabalho máxima permitidaUmax (Max. permanente. Tensão de funcionamento Umax) |
125 VAC/30 VDC | |||
|
Máximo permitido de fluxo de trabalho 交流ImaxAC ((Ω/Ind.) (Max. permanente. Corrente de funcionamento Imax AC) |
1A | ||||
|
O máximo permitido de corrente elétrica de trabalho é a corrente direta (maxDC ((Ω/Ind.) (Max. permanente. Corrente de funcionamento Imax DC) |
0.5A | ||||
| 遥信端子导体截面 (tipo de condutor) | 0.2 mm2 | ||||
| 环境要求 ((condições de exploração e armazenagem) | 温度 ((Temp.) | 湿度 ((Humidade) | 大气压 (pressão atmosférica) | ||
| -40°C~+85°C | Não superior a 95% ((25°C) | Não inferior a 74,8 Pa | |||
Dimensão
Diagrama de circuito básico
